На главную
Отправить письмо
Карта сайта
Окна ПВХ
ПВХ Профиль Металлопластик Карта сайта №1Карта сайта №2Карта сайта №3
Gridnev ОКНА - производство, установка,
реализация металлопластиковых окон.

За более чем десятилетний период опытного и промышленного использования битумно-полимерной мастики ЗАО «СИБЦНИИТС» ее высокие качественные и технологические показатели подтверждены на строительных объектах Сибири и Крайнего Севера.

Каучуко-битумная мастика «БКМ-200»

Мастика «БКМ-200» (ТУ 2384-008-13238275-97) представляет собой раствор битума, каучука и специальных добавок в органическом растворителе. Покрытия на ее основе после высыхания обладают высокой эластичностью при температурах от -40 °C до +100 °C, повышенной устойчивостью к воздействию влаги, механическим и атмосферным воздействиям. Отличаются покрытия и высокой адгезией к обрабатываемым материалам. В силу однокомпонентности мастика более удобна в работе, чем составы с отвердителем, срок службы которых после смешения ограничен. Мастика «БКМ-200» предназначена для гидроизоляции кирпичных, бетонных, деревянных и металлических поверхностей, а также битумных кровельных и им подобных материалов.

Мастики рекомендуются для устройства и ремонта мягких кровель из рулонных материалов и без них, для гидроизоляции фундаментов, подвалов, погребов, свай, опор и других заглубленных или контактирующих с влагой конструкций, для гидроизоляционной и антикоррозионной обработки металлических поверхностей, в том числе кузовов автомобилей.

Мастика «БКМ-200» разрешена к применению Центром Государственного санитарно-эпидемиологического надзора г. Москвы, имеет сертификат соответствия Госстроя России ГОСТ Р RU.9025.1.4.0019.

Перед применением мастику следует тщательно перемешать, а при необходимости (в т. ч. при низких температурах) разбавить растворителем (бензин, уайт-спирит, сольвент, ксилол «646», «647») до удобной консистенции. Мастика наносится на сухую чистую поверхность кистью, шпателем, валиком или наливом с последующим разравниванием специальным инструментом. Возможно также пневматическое или безвоздушное распыление.

Мастика используется и в качестве клеевого слоя для рулонных материалов на битумной основе (рубероид, гидростеклоизол и другие) с последующей промазкой швов. Суммарный расход мастики до 2 л/м2.

Гидроизоляционное покрытие из «БКМ-200» выполняется слоем до 3 мм (расход до 4–4,5 л/м2). Формируется слой в несколько приемов (расход за 1 прием 1 л/м2) с промежуточной укладкой армирующих слоев из стеклоткани. Поверх покрытия рекомендуется нанести слой защитного светоотражающего состава «ЗМС-05» производства «НПП Рогнеда» либо защитный слой из песка или мелкого гравия.

Время высыхания гидроизоляции варьируется от 12 до 24 часов в зависимости от толщины слоя. Срок набора эксплуатационной прочности — 7 суток.

Работать с мастикой следует в резиновых перчатках, вдали от открытых источников огня, в хорошо проветриваемых помещениях или на воздухе.

Гарантийный срок хранения мастики — 12 месяцев со дня изготовления при температуре не выше +40 °C.

Гидроизоляционные материалы под торговой маркой «Дайтерманн»

Компания «Максит Груп» выпускает гидроизоляционные материалы под торговой маркой «Дайтерманн».

Суперфлекс 1 — готовая к применению жидкая суспензия на основе синтетических веществ, образующая эластичную изолирующую пленку, похожую на резину. Материал обладает высокой водонепроницаемостью, прочностью на растяжение до 310 %. Используется там, где требуется надежная изоляция, например, в душевых, ванных комнатах, банях, прачечных, красильнях и т. д. Его применение возможно при устройстве изолированных наклонных стяжек на террасах и балконах перед наклеиванием керамической плитки. Наносится Суперфлекс 1 валиком или кистью на любые минеральные основания, в том числе из гипса, а также на подогреваемые стяжки. Общее требование: основание должно быть отремонтировано, очищено, обеспылено, обезжирено и предварительно загрунтовано составом Евролан ТГ2. После высыхания грунтовочного слоя суспензия Суперфлекс 1 наносится в два слоя. Для контроля правильности и равномерности нанесения слоев материал производится и применяется в технологии двух цветов: серого и темно-розового.

Суперфлекс Д1 — гидравлический вяжущий изолирующий раствор, предназначенный для устройства эластичной гидроизоляции наружных и внутренних поверхностей: наружных стен подвалов, фундаментов, а также стен и полов в мокрых и влажных помещениях: плавательных бассейнах, резервуарах воды, в том числе и питьевой. Материал дает возможность защищать сооружения от влажности почвы, гравитационной и фильтрационной влаги, воды под давлением до 15 м вод. столба при внутренней изоляции погружных резервуаров. Материал сохраняет свои изолирующие свойства даже при трещинах с раскрытием до 0,75 мм. Связывание материала происходит без образования трещин и появления собственного напряжения. Устройство изоляции выполняется минимум за две рабочие операции. Толщина слоя определяется в зависимости от нагрузки воздействия воды. Не допускается нанесение материала на замороженную или перегретую выше +30 °C поверхность. Рекомендуется предварительное увлажнение изолируемых поверхностей. В резервуарах питьевой воды и бассейнах Суперфлекс Д1 не является финишным покрытием: рекомендуется облицовка плиткой или применение материала Дайтерманн ДС.

Дайтерманн ДС — гидравлический вяжущий изолирующий раствор, изготавливаемый на основе капиллярно действующего цемента. Материал предназначен для устройства жесткой гидроизоляции наружных и внутренних поверхностей: наружных сторон стен подвалов, фундаментов, стен и полов в мокрых и влажных помещениях. Для его нанесения не требуется предварительной подготовки основания, он обладает высокой водонепроницаемостью, стойкостью к механическим повреждениям, воздействию агрессивных сред и отрицательных температур. Материал не образует налета на изолируемых поверхностях.

Суперфлекс 10 (Суперфлекс 10 °C) — высокоэластичная двухкомпонентная битумно-полимерная масса для надежной изоляции зданий и сооружений. Материал долговечен, устойчив к воздействию воды и всех обычных для грунтов агрессивных веществ. При использовании экструдированного полистирола в качестве теплоизоляции фундамента и цоколя здания Суперфлекс 10 может применяться и как надежный клеевой состав. Изоляционные свойства материал сохраняет при трещинах основания до 5 мм и сдвиге до 2 мм, обладая высокой устойчивостью к воздействию воды в безнапорном и напорном режимах. Суперфлекс 10 наносится вручную, а Суперфлекс 10 °C — механизировано, напылением.

Для пароизоляции в таких сооружениях, как аквапарки, общественные бани и бассейны рекомендуется применять материал Евролан ДС1.

Евролан ДС1 — готовая к применению жидкая суспензия на синтетической основе, образующая эластичную изолирующую пленку. Материал обеспечивает требуемую защиту от водяного пара на разных основаниях. Он обладает диффузионной стойкостью, высокой адгезией, прочностью на растяжение до 450 %, долговечностью под воздействием влаги. Нанесение материла Евролан ДС1 выполняется в 2–3 слоя методом напыления на высохший слой Суперфлекс 1.

Для подготовки основания рекомендуется применение шпаклевок Церинол ФМ или Церинол КФМ, а грунтование изолируемых поверхностей материалами Евролан ТГ2 для минеральных оснований и Евролан ФК28 для деревянных. Финишный слой выполняется материалом Суперфлекс 1. Для пароизоляции стыков и температурных швов используются специальные ленты, наклеиваемые на Суперфлекс 1.

Для придания цвета изолированную поверхность можно покрыть материалом Евролан Колор Д (табл. 2.14).

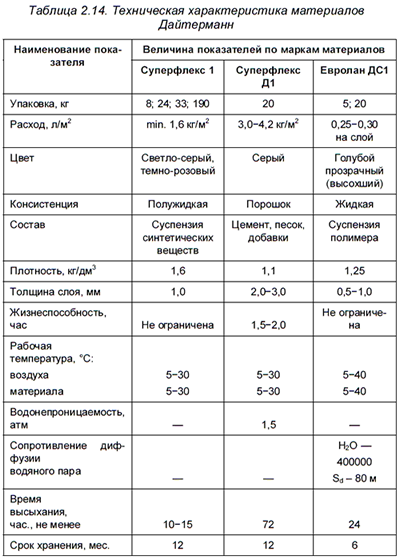

Техническая характеристика материалов Дайтерманн

Материалы ОАО «Опытный завод сухих смесей»

Составы «БИРСС Гермоластик», «БИРСС Файншлам EL» и «БИРСС-PROXAN Файншлам ELK» производства ОАО «Опытный завод сухих смесей» (Москва) надежно защищают конструкции от воды. Все они представляют собой двухкомпонентные системы, состоящие из специальных цементно-песчаных смесей и полимерных жидких составляющих. Наносятся составы на вертикальные и горизонтальные оштукатуренные поверхности или конструкции из бетона, кирпича, асбестоцемента и других строительных материалов (рис. 2.1).

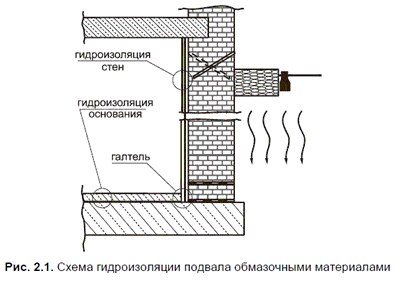

Схема гидроизоляции подвала обмазочными материалами

Все эти материалы обладают хорошей адгезией к изолируемой поверхности, высокой эластичностью в широком диапазоне температур, устойчивостью к атмосферным и химическим воздействиям, а также к ультрафиолетовому излучению.

Технология гидроизоляции с применением таких составов состоит из нескольких операций. Изолируемая поверхность очищается от пыли, грязи, масляных пятен и отслоений до прочной основы.

Сколы и раковины заделываются ремонтными растворами «БИРСС». Далее наносится грунтовочный состав, например «БИРСС Грунт Универсал», а по нему кистью или шпателем по влажной огрунтованной поверхности равномерно — обмазочный гидроизоляционный слой. После схватывания первого слоя в перпендикулярном направлении наносится второй. Деформационные швы, активные трещины, примыкания, а также места конструктивных напряжений герметизируются эластичными силиконовыми, бутилкаучуковыми или другими герметиками.

Страницы:


ООО "Гриднев" © 2001-2017
Адрес: Украина, г.Киев
ул. Электриков, 30

  E-mail: gridnev-okna@yandex.ru
