На главную
Отправить письмо
Окна ПВХ
ПВХ Профиль Металлопластик
Gridnev ОКНА - производство, установка,
реализация металлопластиковых окон.

Полимерная композиция «Гидрофор» поставляется в виде комплекта из двух жидких компонентов. Смешивание компонентов в заданном соотношении (100 массовых частей компонента 1 и 0.3–1 массовых части компонента 2) выполняется непосредственно перед началом работ. Рекомендуемое соотношение 100:0,5. Жизнеспособность композиции после смешивания компонентов от 0,5 до 40 часов, в зависимости от температуры наружного воздуха и количества компонента 2.

После отвердевания композиция «Гидрофор» представляет собой водостойкий, эластичный, резиноподобный материал, устойчивый к воздействию химически агрессивных сред (растворы кислот и щелочей с РН от 2,0 до 12,0).

При необходимости увеличения твердости изолирующего слоя перед смешиванием в компонент 1 дополнительно вводится 1,5 массовых части эпоксидной смолы (ЭД-20, ЭД-16 по ГОСТ 10587-72 или любая другая марка), которая по желанию заказчика может поставляться в комплекте или предварительно вводиться в компонент 1.

Результаты испытаний «Гидрофор» приведены в табл. 2.2.

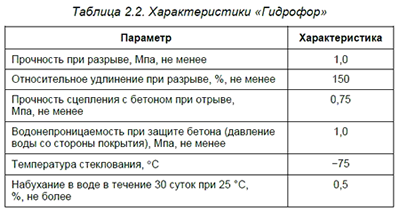

Характеристики «Гидрофор»

«Гидрофор» технологичен в использовании, однако для экономии материала и возможности более тонкого нанесения изолирующего слоя допускается вводить в композицию при ее смешивании любой не содержащий воду растворитель либо произвести предварительный подогрев композиции до 40 °C.

Для обеспечения высокой адгезии основание перед нанесением гидроизоляции необходимо тщательно просушить. При необходимости нанесения мастики на влажную поверхность в нее для обеспечения достаточной адгезии вводится от 8 до 10 % цемента.

Введение в композицию пигментов позволяет придать гидроизолируемой поверхности любой цвет.

Срок службы «Гидрофора» под воздействием прямого УФ-излучения не менее 7 лет, а без него — не менее 15 лет.

Составляющие «Гидрофор» компоненты хорошо хранятся, особенно в неотапливаемых складских помещениях при температуре не выше 30 °C.

Термокор

«Термокор» — это двухкомпонентная мастика на основе модифицированного полиуретана, которая предназначена для гидроизоляции и антикоррозионной защиты металлических конструкций и оборудования, работающих в условиях повышенных температур (табл. 2.3).

Технические характеристики мастики «Термокор»

Компоненты мастики перед применением смешиваются в заданном соотношении механически или вручную, а после отвердевания представляют собой плотную эластичную пленку с глянцевой поверхностью. Цвет мастики зависит от цвета и количества пигмента.

Выпускаются три марки материала: «Термокор-1», «Термокор-2» и «Термокор-3».

Мастика характеризуется отличной стойкостью к бензину, маслам, растворам солей, кислот и щелочей. Высокая теплостойкость мастики обусловлена специально подобранными добавками.

В состав материала не входят растворители, что значительно упрощает работу с ним. Кроме того, изоляционный слой требуемой толщины формируется за один технологический цикл с использованием несложного оборудования.

Мастика «Мабизэл» (табл. 2.4) представляет собой композицию, состоящую из битума, эластифицированного синтетическими каучуками, растворителя, функциональных и технологических добавок. Изготавливается и поставляется в виде однокомпонентного состава, что существенно упрощает ее применение.

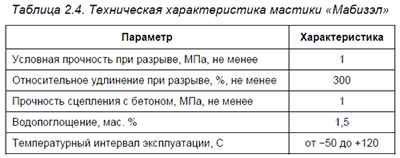

Технические характеристики мастики «Мабизэл»

В зависимости от условий нанесения может варьироваться вязкость композиции. Уже через 3–5 часов мастика приобретает достаточные прочностные характеристики и не повреждается атмосферными осадками, а через трое суток происходит отвердевание материала, достаточное для эксплуатации.

Мастика био- и химически стойка и может применяться для устройства и ремонта кровель зданий и сооружений, гидроизоляции наземных и подземных сооружений, приклеивания наружных облицовочных материалов.

Материалы компании НПФ «Гермика»

НПФ «Гермика» разработала эпокситиоколовое покрытие «Тио флекс-НХС».

Эти составы предназначены для создания газо- и гидроизоляционных, антикоррозионных, химически стойких покрытий изделий и конструкций из железобетона и металла. Испытания показали, что покрытия этой группы пригодны к эксплуатации на воздухе, под землей, в воде, топливе, масле, нефти, органических растворителях, слабых растворах кислот и щелочей и в условиях действия повышенного ультрафиолетового излучения. Температурный интервал эксплуатации от -60 до +130 °C (табл. 2.5).

Техническая характеристика покрытия «Тио флекс-НХС»

Смешение компонентов выполняется на строительной площадке. Время отвердевания при 20 °C не менее 24 часов. Расход — 1,1–1,3 кг на 1 м2 при толщине слоя 1 мм.

Покрытие «Тиофлекс-НХС» может быть применено для долговечной защиты наземных и подземных резервуаров и емкостей различного типа, предназначенных для хранения нефти, топлива, масел, растворов солей, щелочей, серной и соляной кислот, химических реактивов, для различного рода отстойников промышленных и бытовых сточных вод, для гуммирования химического оборудования и строительных конструкций. Покрытие обладает устойчивостью к истиранию и воздействию механических нагрузок. Наносится материал без подслоя на бетон, асфальт, металл, дерево.

Материалы ОАО лакокрасочного завода «Кронос-СПб»

ОАО лакокрасочный завод «Кронос-СПб» с 1998 г. производит гидроизоляционный герметик «Гермокрон-гидро». Герметик «Гермокрон-гидро» (ТУ2513-001-20504464-99) одноупаковочный, высыхающего типа, представляет собой концентрированный раствор двух пленкообразующих (термопластичного каучука и каменноугольной смолы) в смеси углеводородного (бензин, уайт-спирит или нефрас С4-155/200) и сложноэфирного (этил-ацетат или бутилацетат) растворителей, наполненный дисперсными наполнителями и пигментами. Защитное эластичное покрытие формируется в процессе испарения растворителей.

Герметик «Гермокрон-гидро» может быть использован:

  • в качестве гидроизоляционного покрытия конструкций, эксплуатируемых как на открытом воздухе, так и в помещениях: трубопроводов, фундаментов, подвалов производственных и жилых зданий, чердачных перекрытий, мостовых и строительных конструкций различного назначения, дорожных ограждений, мачт и других элементов линий электропередачи, железнодорожных вагонов и контейнеров;
  • в качестве антикоррозионного покрытия при ремонте и реставрации гидротехнических сооружений из стальных и железобетонных конструкций, портовых сооружений, резервуаров, очистных канализационных сооружений, оборудования насосно-компрессорных станций, водоводов и систем водоснабжения, подвергающихся воздействию пресной, морской и сточных вод;
  • в качестве антикоррозионного покрытия аппаратуры химических производств, оборудования цехов химводоочистки электростанций, контактирующего с водой, конденсатом и агрессивными средами — разбавленными растворами минеральных солей и кислот, растворами щелочей (NaOH, KOH), газообразными продуктами.

Расход герметика при однослойном покрытии толщиной 0,5–1,0 мм составляет 0,8–1,3 кг/м2. Для получения надежной антикоррозионной защиты общая толщина покрытия должна быть не менее 2,0 мм, для чего рекомендуется нанесение 2–3 слоев.

Страницы:


ООО "Гриднев" © 2016-2024

  E-mail: contacts@gridnev.biz
