2.7.2.1. Дышащие мембраны

Этот материал представляет собой профилированную мембрану из полиэтилена высокой плотности, с выпуклостями в виде усеченного конуса, высотой 8 мм. Края мембраны механически соединяются наложением друг на друга. Выпуклости создают устойчивый воздушный зазор 5,8 л/м2. Благодаря профилированной поверхности материал позволяет добиваться хорошей вентиляции и дренирования как фундаментов, так и кровельных покрытий. Высокие гидроизоляционные свойства мембраны обеспечивают возможность рационального использования пространства между стропилами: их, в отличие от других пленок, можно уложить непосредственно на утеплитель, т. е. можно отказаться от вентиляционного зазора.

Профилированные ПВП-мембраны создают эффективную защиту фундаментов от разрушительного воздействия влаги. Пленку можно укладывать еще на стадии строительства фундамента — сразу после того, как отрыт котлован, или крепить ее уже на готовые стены фундамента. Мембраны соединяются внахлест, а их монтаж на стенах можно вести как вертикально, так и горизонтально (снизу вверх), но только так, чтобы верхний ряд накладывался на нижний (при взгляде со стороны грунта).

Профилированные дышащие ПВП-мембраны выдерживают температуры -30 °C и ниже, и это гарантирует, что грунтовые воды не доберутся до фундамента. Такая гидроизоляция выдерживает давление свыше 200 кН/м2 и разрывную нагрузку более 250 Н/мм. Перед обратной засыпкой грунта пленку следует защитить, например, асбестоцементными плитами.

ПВП-мембраны рекомендуется применять в сочетании с дренажом, но можно использовать как в комплексе с мастичными или наплавляемыми гидроизоляционными материалами, так и самостоятельно.

Перед укладкой мембраны на ремонтируемый бутовый фундамент необходимо выровнять поверхность бутовой кладки. Для этого применяются «дышащие» известковые растворы. Применение цементных растворов приведет к обратному эффекту. Мембрану с внешней стороны необходимо укрыть каким-либо материалом для защиты от повреждения во время обратной засыпки траншей.

Мембраны поставляются в рулонах по 20 м, шириной 2,07 м. Вес одного рулона около 30 кг.

Профилированные мембраны ЗАО «ПЛАСТЭКС»

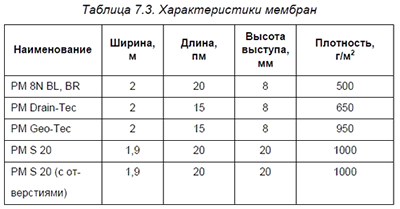

ЗАО «ПЛАСТЭКС» предлагает несколько марок профилированных мембран (табл. 7.3).

Характеристики мембран

PM 8N Bl, Br (черная, коричневая) — профилированные мембраны из полиэтилена высокой плотности с выпуклостями в виде полых полусфер высотой 8 мм.

Используются как традиционный гидроизоляционный слой. За счет воздушного зазора между стеной и выступами равномерно распределяется давление грунта, пары и конденсат удаляются в дренаж, создается оптимальный температурно-влажностный режим стены (рис. 7.5).

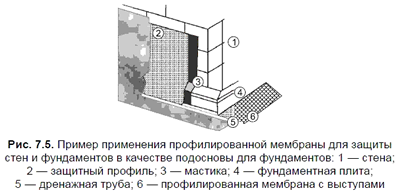

Пример применения профилированной мембраны для защиты стен и фундаментов в качестве подосновы для фундаментов

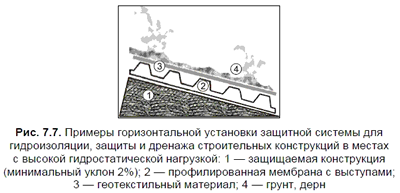

PM Drain-Tec — двухслойная защитная система, состоящая из профилированной мембраны из полиэтилена высокой плотности с выпуклостями в виде полых полусфер высотой 8 мм и твердого фильтрующего полотна — геотекстильного материала. Используется в случаях высокого уровня грунтовых вод и обильной верховодки. Готекстиль, обращенный к грунту, дренирует осадочную воду, облегчая ее отвод от фундамента, а мембрана работает как гидроизоляция (рис. 7.6 и 7.7).

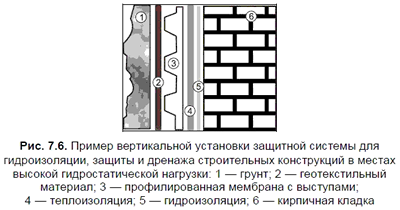

Пример вертикальной установки защитной системы для гидроизоляции

Защита и дренаж строительных конструкций

PM Geo-Tec — трехслойная защитная система из прокладочного листа, профилированной мембраны из полиэтилена высокой плотности с выпуклостями в виде полых полусфер высотой 8 мм и стойкой фильтровальной ткани, которая крепится к выступам. Используется в подвижных грунтах и при угрозе пучения глубоко промерзающих грунтов. Геотекстиль обращается к грунту и дренирует осадочную воду. Защитная пленка позволяет профилированному полотну в случае подвижек грунта скользить, а сама является дополнительной гидроизоляцией (рис. 7.8).

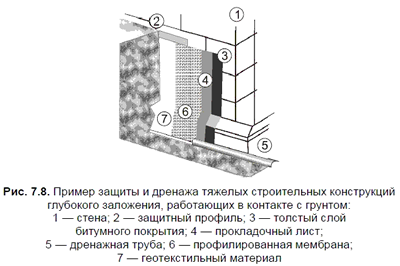

Пример защиты тяжелых строительных конструкций

PM S-20 — профилированная мембрана из полиэтилена высокой плотности с выпуклостями в виде полых полусфер высотой 20 мм. Используется в случае, когда требуется повышенная прочность и водоотводная способность изоляции (в тоннелях, дерновых кровлях). За счет большой высоты выступов и увеличения воздушного зазора давление воды на гидроизоляционную мембрану уменьшается, а вода быстро отводится в дренаж (рис. 7.9 и 7.10).

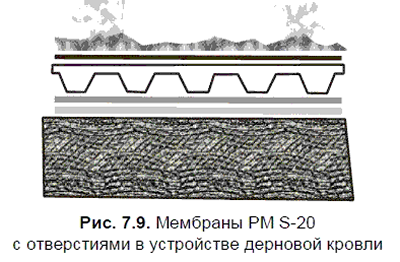

Мембраны PM S-20 с отверстиями в устройстве дерновой кровли

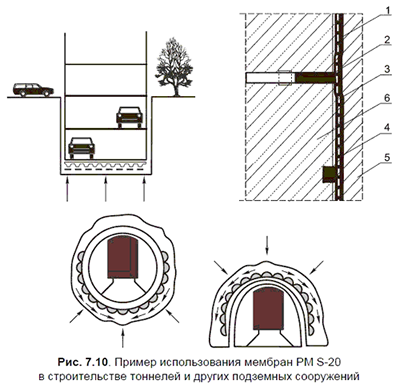

Пример использования мембран PM S-20

Гидрозащитная паропроницаемая мембрана «Tyvek Bempo» (Люксембург)

Рулонная мембрана «Tyvek», изготовленная из нетканого полиэтилена высокой плотности, создана специально для применения в мансардных крышах в качестве подкровельной гидроизоляции, а также в качестве ветрозащитного слоя в конструкциях вентилируемых фасадов и под сайдинг.

Благодаря сочетанию великолепных механических и физических свойств, «Tyvek» обеспечивает эффективную защиту дома от атмосферных воздействий (косой дождь, задуваемый снег, напор ветра), не препятствуя выходу наружу водяных паров, образующихся при эксплуатации помещения. Так поддерживается оптимальный температурно-влажностный режим всей ограждающей конструкции. Высокая паропроницаемость материала позволяет отказаться от нижнего вентиляционного зазора в конструкции мансардной крыши, что позволяет доутеплить крышу на всю высоту стропил, увеличив толщину теплоизоляционного слоя (табл. 7.4).

Техническая характеристика мембраны «Tyvek»

Монтаж мембраны «Tyvek» выполняется аналогично другим рулонным материалам с той лишь разницей, что он укладывается без вентиляционного зазора с нахлестом по нанесенным на нем пунктирным линиям, служащим ориентиром для нахлеста (1520 см). Мембрана «Tyvek» крепится к конструкции механически (гвоздями, скобами и т. п.) или клеями. Может выполнять функции временного кровельного покрытия не менее 6 месяцев.

Диффузионные мембраны «TEKTOTEN» (Германия)

Гидровентиляционные мембраны «Тектотен» разработаны для ответственных объектов.

Выпускается четыре типа мембран разной плотности (105, 125, 140 и 160 г/м2), предназначенных для защиты кровельной теплоизоляции и фасадов. Все мембраны обеспечивают постоянное удаление влаги из толщи теплоизоляционного слоя и сохранение его в нормативно сухом состоянии.

Паропроницаемые гидро- и ветроизоляционные материалы «Тектотен» состоят из трех слоев. Внешние слои из полипропиленового нетканого волокна защищают от механических повреждений внутреннюю гидроизолирующую пленку. Толщина этой пленки около 40 мкм. Она состоит из одноосно-ориентированных полиолефиновых сополимеров. Пленка не имеет сквозных пор, и ее высокая паропроницаемость (до 1300 г/м2 в сутки) обеспечивается благодаря механизму межмолекулярной диффузии влаги.

Воздухопроницаемость материала близка к нулю, что предотвращает продувание волокнистых утеплителей. Высокая водонепроницаемость (до 4 м водяного столба) также обусловлена отсутствием микропор. Это является главным отличием от гидро-и ветроизоляционных однослойных мембран, состоящих из тонкого полиэтиленового волокна ПЭНД («Tyvek®») или целлюлозных пропитанных волокон (Сла «вет»), чьи гидроизоляционные свойства обеспечиваются за счет сверхмалого размера пор и гидрофобной поверхности этих волокон. Вода может проникать через такие поры при давлении до 0,01 МПа. Воздухопроницаемость таких мембран составляет 60 и 200 мл/мин., что считалось достаточным для ветрозащиты многих теплоизоляционных конструкций. Сертификационные испытания мембран «Тектотен» приведены в табл. 7.5.

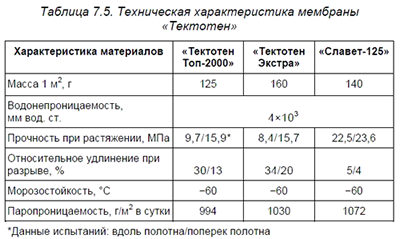

Техническая характеристика мембраны «Тектотен»

Мембраны выдерживают большие нагрузки при монтаже кровель, причем повреждение внешних слоев не влечет за собой потери гидроизоляционных свойств.

По своим характеристикам диффузионные мембраны «Тектотен» имеют большой потенциал для широкого применения при устройстве навесных фасадов и кровель за счет высоких технических характеристик и невысокой стоимости по сравнению с аналогичной продукцией других марок.

2.7.2.2. Геомембраны

Обычно геомембрана состоит из стандартной ПВП-мембраны, которая покрыта с внешней стороны фильтрующей мембраной из геотекстиля (нетканого полипропилена). Текстиль предотвращает заиливание системы частицами почвы, а конфигурация выступов образует водосточные каналы, по которым вода стекает в дренажную систему. Геомембраны изготавливаются на основе различных полимеров: полиэтилена, ПВХ, полипропилена. Но только геомембраны из полиэтилена высокой плотности стали неотъемлемой частью всех международных стандартов, обязательных при сооружении объектов, где требуется максимально эффективная гидроизоляция. Это связано, прежде всего, с высокой стойкостью этих мембран к длительному воздействию большинства органических и неорганических соединений. В сочетании с наилучшими механическими характеристиками, такими как высокое сопротивление разрыву и относительное удлинение при разрыве более 700 %, морозостойкостью и стойкостью к воздействию ультрафиолета достигается высокий стандарт надежности.

Эти мембраны могут противостоять практически любым повреждениям из-за подвижек грунта. На практике долговечность этого материала ограничивается лишь сроком службы здания или сооружения. Кроме того, эти ПВП-мембраны не подвержены разрушительному воздействию плесени и бактерий, устойчивы к прорастанию корней деревьев.

Монтаж мембраны быстр, прост и удобен. Он не зависит от погодных условий и его можно выполнять в любое время года. При этом затраты на строительство фундамента сокращаются, как минимум на 20 %. Объясняется это тем, что мембраны утепляют конструкцию, что соответственно влияет на уменьшение глубины промерзания грунта, а значит, и глубину заложения фундамента.
