2.7.1. ПВХ-мембраны

Мембраны «Trocal»

Фирма «Sika-Trocal AG» (Германия) производит мембраны «Trocal», представляющие собой мягкий ПВХ, стойкий к прорастанию корней, микробам, нефтепродуктам, растворителям, а также агрессивным веществам, содержащимся в грунтовых водах и почве. Материалы обладают высокими прочностными характеристиками, теплостойкостью, практически нулевым водопоглощением и большой долговечностью, что позволяет использовать их на объектах любой сложности в различных климатических зонах (табл. 7.1). Как и кровельные, гидроизоляционные материалы подразделяются на битумосовместимые (тип А и AG) и битумонесовместимые (тип Т).

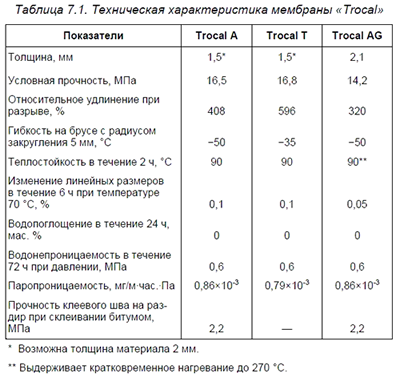

Техническая характеристика мембраны «Trocal»

По немецкому стандарту DIN гидроизоляционные мембраны подразделяются на выдерживающие и не выдерживающие гидростатическое давление. Мембраны могут использоваться при устройстве изоляции от напорных и безнапорных грунтовых вод в подземных гаражах, фундаментах, тоннелях и других сооружениях. Применяются они и во влажных помещениях (прачечных, банях, бойлерных и др.), для гидроизоляции бассейнов, автомобильных стоянок, мостовых конструкций и других сооружений.

Гидроизоляционная система «Trocal» выполняется по определенной технологии, в комплект которой помимо мембраны «Trocal» входят соединительная жесть, соединительные ПВХ-профили специальной конфигурации, крепеж и оборудование. При монтаже закрепление мембраны на вертикальную или горизонтальную поверхность выполняется с помощью специальной соединительной жести (металлических полос) «Trocal» или ПВХ-профилей. Металлические полосы, покрытые ПВХ, механически крепятся к поверхностям на расстоянии не более 4 м друг от друга, а на них термически или диффузионно (специальной жидкостью на основе тетрагидрофурана) привариваются полотнища материала.

Вместо соединительной жести в системе может быть использован специальный ПВХ-профиль, который при возведении ленточного фундамента или монолитного основания закладывается в конструкцию (рис. 7.1). Полотна мембраны привариваются к профилю так же, как и к соединительной жести.

Крепление материалов «Trocal» к основанию с помощью специального соединительного ПВХ-профиля

Между собой полотна свариваются внахлест горячим воздухом или диффузионно. В результате соединения образуется монолитное полотно, обеспечивающее надежную гидроизоляцию конструкций в течение долгого времени. При свободной укладке этих материалов не существует проблем с адгезией гидроизоляции к поверхности защищаемых конструкций.

Изолированные вертикальные поверхности защищают от возможных повреждений геотекстилем, асбестоцементными листами или кирпичной кладкой, а затем пригружают грунтом. Верхняя кромка гидроизоляционного ковра на уровне земли герметизируется специальными герметиками производства компании «Sika AG».

Для контроля состояния гидроизоляции при эксплуатации предназначены контрольные инъекционные трубки. Их используют как в вертикальной, так и горизонтальной изоляции: они позволяют закачивать гидроизоляционные шламы под мембрану в случае возникновения протечек. Для этого их выводят в зону, доступную для обслуживания, и замоноличивают (рис. 7.2).

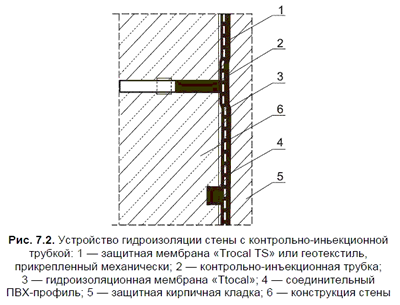

Устройство гидроизоляции стены с контрольно-иньекционной трубкой

Обычно при укладке асфальта поверх гидроизоляции на автомобильных стоянках, мостах или тоннелях возникает необходимость устройства дополнительной стяжки для предотвращения нарушения целостности изоляционного слоя под воздействием высокой температуры и нагрузки. Для этих случаев фирма «Sika-Trocal AG» выпускает специальный гидроизоляционный битумосовместимый материал «Trocal AG». Верхний слой этого материала представляет собой жаропрочное нетканое полотно из стекловолокна, пропитанное ПВХ, которое обеспечивает возможность укладки горячего асфальта непосредственно на гидроизоляцию и выдерживает кратковременное воздействие температуры до 270 °C.

Гарантия на гидроизоляционные материалы составляет 10 лет, срок службы, испытанный по российским стандартам, — 15 лет, реальный срок службы материалов этой группы свыше 30 лет.

Материалы «ТгосаЬ» сертифицированы Госстроем России и имеют гигиенический и пожарный сертификаты.

Мембраны системы «Препруф»

Мембраны системы «Препруф» (Великобритания) предлагаются для гидроизоляции тоннелей и разных других подземных сооружений в случаях стесненных условий.

Новые британские правила проектирования требуют, чтобы система гидроизоляции составляла единое целое с основной изолируемой структурой (CIRIA Гайд Репорт 139:1995). Этим условиям отвечают мембраны, которые приклеиваются к бетону при его заливке, благодаря введению в ее состав специальных клейких добавок, усиливающих свое действие при физическом давлении на мембрану.

В случае повреждения или некачественной укладки гидроизоляции мембраны фактически контролируют протечку и минимизируют риск проникновения воды, ограничивая протечку точкой повреждения или инженерными отверстиями.

При протечке такой мембраны вода не может мигрировать горизонтально, в связи с чем место протечки становится очевидным и изолируется быстро и дешево.

Система гидроизоляции «Препруф» представляет собой готовую высокоплотную ПВХ-мембрану, с одной стороны которой нанесен специальный клейкий прессионный слой, позволяющий мембране приклеиваться к бетону во время его заливки и создавать с ним единую, неразрывную структуру. Такая конструкция не допускает горизонтальной миграции воды, а сама мембрана «Препруф» не подвержена провисанию при осадке грунта.

Защитная пленка «Препруф» устойчива к погодным условиям и сохраняет все свойства в течение 40 дней между укладкой мембраны и заливкой бетона. Она создает барьер не только проникновению воды, но и водяного пара, метана, радона, сульфатов и хлоридов, она химически устойчива и эффективна для всех типов почвы и воды.

Система «Препруф» протестирована на гидростатическом давлении до 70 м, включая места нахлестов листов мембраны. Но, несмотря на самоклеящиеся нахлесты, для гарантии полной водонепроницаемости стыков используется специальная «Лента Препруф», укладываемая по нахлестам сверху. Система не нуждается в защите армированием перед заливкой бетона и имеет международные сертификаты, включающие ВВА, ЕОТА, ICITE и CSTB.

Система поставляется в комплекте со всеми необходимыми дополнительными материалами: водяными барьерами (так называемыми ватерстопами) типа «AT», мембранами «Битутен 4000/ 8000» и жидкой мембраной «Битутен ЛМ», необходимыми для обработки вводов инженерных сетей.

Объекты, где использовалась система «Препруф», успешно функционируют по всей Европе. Это магазины «Метро» в Софии (Болгария) и Милане (Италия), коллектор в Брно (Чехия), галерея изобразительных искусств в Таллинне (Эстония), парк «Блювотер» Кент (Великобритания), Барроу Стрит в Дублине (Ирландия), центр «Ясна» и Золотая терраса в Варшаве (Польша), театр Маргарита в Бари (Италия), Трновские Врата в Любляне (Словения), транспортно-коммерческий и офисный центр в Санкт-Петербурге на ул. Гоголя, 23 (Россия).

Использование системы «Препруф» практически гарантирует от протечек в сложных и ответственных конструкциях, подверженных резким колебаниям уровня грунтовых вод и/или постоянному гидростатическому воздействию. И особенно там, где горизонтальная миграция грунтовых вод не допустима вовсе. Кроме того, расширенный диапазон температур применения системы в совокупности с сокращением сроков ее укладки в конечном счете дает значительную экономию финансов на строительство и последующую эксплуатацию сооружения.

В России для гидроизоляции автодорожного тоннеля КЗС (комплекс защитных сооружений) впервые была применена собственная уникальная система на основе ПВХ-мембран с вакуумным контролем качества. Она состоит из двух слоев специальных ПВХ-мембран, сваренных между собой и образующих герметичные карты. Инъекционная вакуумная система устанавливается между слоями и позволяет проводить проверку в любое время и точно локализовать проблемные места. При обнаружении повреждений через трубки вакуумной системы закачивается полимерный состав, который полностью блокирует течь. Для защиты системы от механических повреждений дополнительно используется ПВХ-мембрана высокой прочности.

Мембраны «Алькорплан®»

Компания «Алькор Драка» (Бельгия) производит высококачественные материалы марки «Алькорплан®».

Эффективные гидроизоляционные материалы на основе ПВХ «Алькорплан®» характеризуются высокими физико-техническими показателями, укладываются всего в один слой, обеспечивая снижение трудоемкости при производстве работ и высокую эксплуатационную надежность — более 25 лет для кровли и более 100 лет для гидроизоляции подземных сооружений.

Эти материалы находят широкое применение при гидроизоляции в строительстве как за рубежом, так и в России. Их главная отличительная особенность — сварное соединение полотнищ материала горячим воздухом, для чего используется специальное оборудование. При сварке получаются гомогенные гидроизоляционные покрытия из ПВХ любых размеров и форм, а прочность сварного шва даже превышает прочность самого материала, так как имеет практически двойную толщину. Высокая механическая прочность и эластичность «Алькорплан®» обеспечивается в диапазоне темпертур от -35 до +110 °C, что позволяет выполнять его укладку круглогодично.
