Жердевой дренаж состоит из траншей, на дно которых уложены жерди. Жерди укладывают пучками на предварительно положенные поперечные перекладины или крестовины. Жерди укрывают мхом или перевернутым дерном (иногда дополнительно засыпают гравием или щебнем слоем 25–30 см), а сверху – торфом либо другой вынутой плодородной почвой. Дрены можно выводить в открытую канаву внизу участка, непосредственно в пруд-водосборник, в перепускной колодец.

Фашинный дренаж (рис. 64) похож на жердевой, с той лишь разницей, что на дно траншеи укладывают не жерди, а связанные пучки хвороста (ива, береза, ольха) толщиной 25–30 см. Хворост должен быть свежим, без листьев.

Фашинный дренаж

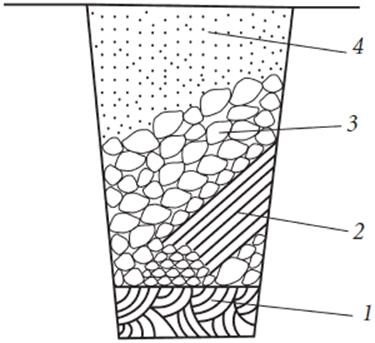

Рисунок 64. Фашинный дренаж: 1 – песчаная подушка толщиной 5 см; 2 – пучок хвороста; 3 – засыпка гравием; 4 – обратная засыпка плодородным слоем почвы

Для фашинного или жердевого дренажа, как правило, выкапывают траншею глубиной 50–70 см, если нет других рекомендаций в соответствии с местными условиями.

Устройство дренажной системы

Устройство осушительной системы следует начинать с нивелировки участка и определения уровня залегания грунтовых вод. Нивелировка участка – это определение перепадов высот и уклона рельефа. Она позволит точно узнать, куда направлять уклон дренажной системы и где делать перепускной колодец. Уровень залегания грунтовых вод можно определить с помощью пробуренной в грунте скважины или выкопанного колодца.

Дренажные каналы

Любые каналы должны иметь уклон в сторону собирающих колодцев. Оптимальным считается уклон не менее 3 см перепада высоты на 100–120 см горизонтального расстояния, хотя в рекомендательных документах можно найти минимальный показатель уклона: 2–3 мм на 1 м горизонтального расстояния (для глинистых грунтов перепад можно брать минимальный, для песчаных его лучше увеличить). Несмотря на такие документы, уклон все же лучше увеличить хотя бы до 5 мм на 1 м. Чем меньше диаметр трубы в гончарной дренажной системе, тем больше должен быть уклон дрен. Можно при этом оставлять горизонтальными небольшие участки дрен (до 10 м) при условии, что в целом вся система каналов будет иметь уклон в сторону главного колодца. Дрены имеют и максимально допустимый уклон, который определяется скоростью течения воды по каналам – не более 1 м/с.

Если рядом с участком проходит дорожный кювет, можно предусмотреть уклон дренажной системы в его сторону.

Дрены в виде труб должны быть обернуты прочным фильтрующим материалом и по всей длине иметь отверстия для сбора воды из грунта.

Для устройства дренажа до сих пор иногда используют керамические и асбестоцементные трубы. Однако в таких трубах быстро засоряются отверстия, их нужно часто промывать, а это неудобно.

В последнее время чаще всего для дренажа используют полимерные трубы, материалом для которых служит полиэтилен низкого давления (ПНД), поливинилхлорид (ПВХ) и полипропилен (ПП). Полимерные трубы легко транспортировать благодаря их небольшому весу и гибкости. Трубы из ПВХ нельзя применять на участках, по которым будет перемещаться автотранспорт, кроме того, их нежелательно использовать для глубинного дренажа (на строительном участке). Такие трубы больше подходят для садовых участков без значительных нагрузок на грунт (от зданий или машин). Участки труб укладывают стык в стык, соединяя их специальными муфтами или тройниками (соединительные элементы в виде трубок большего диаметра, чем дрена, с двумя или тремя отводами, иногда – с уплотняющими кольцами на концах). Можно соединить трубы внахлест (ведь материал довольно пластичный). Кроме перечисленных, можно отметить трубы из кросслинг-полиэтилена (сшитого полиэтилена), гибкие, легко гнущиеся и морозоустойчивые.

Срок службы полимерных труб составляет не менее 50 лет.

В процессе укладки трубы оборачивают изолирующим фильтрующим материалом, чаще всего геотекстилем (рис. 65).

Гофрированная труба из ПНД, обернутая защитно-фильтрующим материалом (ЗФМ)

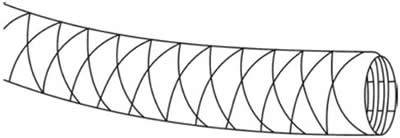

Рисунок 65. Гофрированная труба из ПНД, обернутая защитно-фильтрующим материалом (ЗФМ)

Полимерные дренажные трубы могут быть одностенными или двустенными. В двустенных трубах имеется гладкая внутренняя поверхность, которая повышает проходимость трубы и сокращает возможность возникновения засоров. Внешняя поверхность у большинства труб неровная (профилированная, гофрированная), она обеспечивает жесткость трубы. Одностенные трубы выпускают отрезками по 50 – 100 м, при необходимости их можно разрезать на куски нужной длины. Двустенные трубы выпускают отрезками по 6 м. Одностенные трубы можно укладывать на глубину не более 4 м, двустенные – до 8 м. Диаметр выпускаемых труб колеблется от 5 до 20 см. На садовых и индивидуальных жилых участках применяют чаще трубы с диаметром 10 см. Трубы можно приобрести уже в комплекте с оболочкой из защитного и фильтрующего материала.

До недавнего времени в дренажных системах чаще всего применяли керамические, а также асбестоцементные трубы. По керамическим трубам, наиболее древним из всех типов дренажных труб, и получил свое название «гончарный дренаж».

Для защиты дренажных труб можно применять геотекстиль – геосинтетический материал, имеющий высокую водопроницаемость и другие качества для оптимального дренирования. Кроме того, геотекстиль обладает достаточной прочностью и плотностью (90 – 600 г/м2, для защиты труб применяют самый тонкий и наименее плотный материал) для защиты дрен от механических повреждений. Этот материал не только хорошо пропускает воду, но и качественно отфильтровывает мелкие частицы грунта, предотвращая засорение дренажной системы.

Геотекстиль широко применяют как в общественных и промышленных стройках, так и на дачных и садовых участках. Его можно использовать не только для обертывания труб, но и для дополнительной защиты дренажа из камней или кирпичного боя.

Также в качестве защитно-фильтрующего материала можно применять оболочку «Дрениз», состоящую из 2-х слоев: профлиста из полимерного материала (ПВХ, ПП, полиэтилена) и листа нетканого геотекстиля. Оба слоя скреплены между собой с помощью сварки или водостойкого клея.

Еще один вид ЗФМ – натуральное кокосовое волокно. В отличие от геотекстиля, который целесообразно применять на песчаном, супесчаном и торфяном основании, кокосовое волокно следует использовать на глинистом и суглинистом грунте.

Листы ЗФМ при укладке на дно траншеи или при обертывании труб укладывают внахлест.

Кроме защитно-изолирующих материалов, для качественного дренирования необходимо устроить теплоизоляцию каналов, чтобы они не деформировались в результате замерзания и оттаивания.

Защитно-фильтрующие материалы можно не применять, если есть уверенность, что мелкие частицы грунта не попадут в отверстия дренажных труб: например, на скальном грунте.

Перед укладкой дрен в виде пучков хвороста тоже можно устроить на дне траншеи глиняный лоток.

Монтаж дренажных труб

Перед укладкой труб следует уложить на дно траншеи песчаную подушку высотой 5 см, на нее – геотекстильный материал, захватывая им стенки траншеи и оставляя свободные концы геотекстиля сверху, а на него – слой щебня высотой 10 см. Уклон при ровном дне траншеи создают щебнем. Слой песка и слой щебня необходимо утрамбовать для предупреждения неравномерной осадки дренажных труб в дальнейшем.

Песок должен быть крупным или средней крупности (зерна от 0,5 до 10 мм), допускается лишь небольшое содержание мелких частиц. Это можно проверить на ощупь: если при растирании песка между ладонями ощущаются его крупицы, песок подходит для устройства дренажа. Щебень и гравий должны иметь зерна размером 20–40 мм. Гравий и щебень под трубами используют фракцией до 16 мм. Песок, гравий и щебень должны быть чистыми (при необходимости их нужно промыть).

Слой геотекстиля увеличивает срок службы дренажной системы в 2–2,5 раза.

Для упрощения работ по отводу воды с участка дрены и трубы ливневой канализации укладывают параллельно в одной траншее с небольшим расстоянием между ними.

Затем укладывают непосредственно трубы с максимальным интервалом – 10 м для глинистого грунта, 20 м для суглинка и 50 м на песке. Можно брать интервал менее указанного расстояния: чем чаще расположены трубы, тем быстрее происходит осушение участка. Слишком часто дрены располагать не стоит, поскольку это неудобно при эксплуатации садового участка.

Общую длину дренажных труб при диаметре 10 см можно приблизительно определить по формуле: D = 12,5*k, где k – количество соток (ар) на данном участке, 12,5 – постоянный коэффициент. Но следует заметить, что это примерная величина, для каждого конкретного случая следует учитывать также степень увлажненности грунта.

После укладки труб и соединения их муфтами, тройниками или патрубками дрены засыпают слоем щебня или гравия толщиной 20–30 см, который должен полностью скрыть трубу. Оставшиеся свободными концы геотекстиля заворачивают внахлест и засыпают сверху щебнем, гравием или землей.

Для удобства можно не заполнять всю траншею камнями, поскольку такой канал быстро заилится, а вытаскивать и менять камни довольно трудно и накладно. Лучше накрыть не до конца заполненную траншею решеткой или произвести обратную засыпку грунтом.

Дренирование удобнее осуществить централизованно, например, на нескольких дачных участках сразу. Но можно устроить дренажную систему и только на своем участке: это лучше тем, что вы не будете зависеть от действий соседей.

Трубы из кросслинг-полиэтилена монтируют вручную с помощью строительных инструментов, без сварки или склеивания. Трубу усаживают на специальном фитинге, укрепляя ее прочность.

Полимерные и керамические дренажные трубы уже имеют отверстия для пропуска воды из грунта. Если применяются асбестоцементные трубы, необходимо самостоятельно сделать отверстия в виде пропилов: ширина одного пропила – 1 см, длина – треть диаметра трубы. Пропилы следует делать с интервалом в 10–15 см. Трубы укладывают отверстиями вверх и засыпают щебнем и грунтом.

При устройстве дрен из кирпичных «труб» дно траншеи следует сначала покрыть слоем жирной глины, затем уложить слой песка или щебня, на котором возвести своеобразный тоннель из кирпичей. Зазоры между кирпичными «арочками» по всей длине траншеи следует оставлять по 1–1,5 см. Величина отверстия должна составлять примерно 12 х 12 см.
