Дренажная система может быть вертикальной и горизонтальной. Роль горизонтального дренажа играют дрены (канавы, трубы и т. д.) нескольких типов. Трубчатые дрены состоят из обернутых труб с обсыпкой (фильтром). Галерейные дрены представляют собой трубы или «норы» с большим поперечным сечением. Кроме этого, дрены выполняют в виде канав и лотков (неглубокая канавка). Вертикальный дренаж состоит из скважин, которые объединяет коллектор, откачивающий воду с помощью насоса. Насосный агрегат может быть централизованным, или же насосы располагают на каждой скважине. Вертикальный дренаж совместим с горизонтальным.

Существует несколько основных способов организации дренажа на участке: кирпичный, гончарный, кротовый дренаж и канавы. Менее распространены жердевой и фашинный дренажи.

Канавный дренаж наиболее экономичен: роль каналов в такой системе играют вырытые в земле канавы, собирающие воду с поверхности и из грунта. Вода по канавам может быть отведена не только в специальный колодец, но и в близлежащий водоем. Плюс канавного дренажа в том, что вода из дрен может испаряться (ведь они открыты), таким образом упрощая работу системы. Целесообразно использовать канавный дренаж на равнинном участке, где почти нет перепада высот. Дело в том, что на таком участке сложно обеспечить необходимый уклон дрен, а из канав даже при небольшом уклоне вода будет испаряться. Однако наиболее эффективно открытый дренаж работает на склонах.

Канавы следует устраивать в самом высоком месте участка по рельефу, располагая их поперек склона. Верхние канавы обеспечат меньшую увлажненность низкого места участка. Кроме этого, в основании склона на участке нужно вырыть дополнительную канаву, которая будет собирать воду со склона и передавать в колодец или водоем. Нижнюю канаву соединяют с верхней дополнительными канавками или гончарным дренажом.

Каналы канавного дренажа необходимо очищать каждый год, поскольку они быстро засоряются (несмотря на укрытие решетками или подобным пропускающим воду материалом) и зарастают подлеском, травой и т. д., а мусор и посторонние предметы задерживают сток воды.

Во время проведения дренажных работ и при очистке каналов канавы следует оградить для обеспечения безопасности. Траншею выкапывают вручную или же с помощью экскаватора. Глубина траншеи на участке без строительства составляет около 100–120 см, на строительном участке ее глубина зависит еще и от глубины заложения фундамента. Ширина траншеи – около 50 см. Стенки траншеи для удобства делают наклонными, под углом 20–30°, и плотно утрамбовывают. Это поможет предотвратить осыпание боковых стенок. В глинистом грунте можно устраивать траншеи с почти отвесными стенками: глина более устойчива к осыпанию.

К отрицательным качествам канавного дренажа можно отнести тот факт, что такая система портит внешний вид участка. Кроме этого, канавы больше подвержены засорению, чем закрытые дренажные системы. Чтобы устранить эти недостатки, достаточно засыпать в канавы кирпичный бой или камни и устлать их геотканью.

Каналы гончарного дренажа выполняют из труб (глиняных или пластмассовых). Этот способ достаточно эффективен для дачных участков. Глиняные трубы укладывают короткими отсеками, пластмассовые – длинными (они довольно эластичны и при необходимости их можно гнуть). Реже применяют бетонные трубы либо дерево. Трубы чаще всего укладывают «елочкой» в траншеях под углом 60° в плане к основной собирающей трубе (рис. 60).

Способ укладки труб при гончарном дренаже

Рисунок 60. Способ укладки труб при гончарном дренаже (план): 1) трубы, уложенные «елочкой»; 2) собирающая труба («ствол»); 3) грунт; 4) траншея

Трубы укладывают впритык и засыпают землей. Причем обратную засыпку разделяют на почвенный (плодородный) слой и остальной грунт: при смешивании грунта дренаж будет менее эффективен. Трубы не следует укладывать непосредственно на дно вырытой траншеи: нужно сначала уложить слой щебня или гравия. После укладки трубы засыпают гравием либо бутовым камнем, а сверху накрывают слоем перевернутого дерна или плодородной почвы толщиной около 20 см. Места соединения труб (пересечения под углом 60°) прикрывают сверху керамическими плитками, чтобы стыки не засорились.

Глубина траншеи на участке в зависимости от местных условий колеблется от 50 до 100 см. В ширину достаточно расстояния в 30 см.

Способ осушения участка с помощью дренажа весьма стар: ему более тысячи лет. Большой опыт накоплен в этом деле в Европе. В Великобритании, например, впервые дренаж был устроен под пастбищами для овец. Сегодня дренажные системы осушают самые разные участки: от небольших садов до газонов под стадионами и целых поселков.

Если гончарный дренаж устраивают в траншее, то ее необходимо располагать на определенном расстоянии от стен фундамента. При глинистом грунтовом основании оно составляет 4,5 м, при песчаном – 12 м, а если в основании суглинок – 7,5 м.

Основная (центральная) труба в «елочке» имеет диаметр в 10 см, боковые трубы – 7,5 см.

Колодец при гончарном дренаже устраивают в яме диаметром от 1 до 2 м и глубиной не менее 2 м (глубина колодца зависит от высоты перепада рельефа на участке). Яму засыпают бутовым камнем или кирпичным боем (обломками кирпича), а сверху укладывают дерн. Дерн необходим для того, чтобы колодец не заиливался.

В зависимости от того, в какую сторону направлен уклон участка (к дороге или от нее), гончарный дренаж может выглядеть по-разному (рис. 61).

Виды гончарного дренажа в плане

Рисунок 61. Виды гончарного дренажа в плане: а – при уклоне участка в сторону улицы с выводом воды в кювет; б – при уклоне участка от улицы с отводом воды в бассейн-водоприемник; 1) водосточная канава; 2) забор (ограда) участка; 3) уличный кювет; 4) боковые дрены; 5) собирающая дрена (коллектор); 6) грядки, расположенные перпендикулярно рельефу (чтобы не вымывались полезные вещества из грунта); 7) бассейн-водоприемник

Кирпичный дренаж более удобен для небольшого садового участка, дачи и жилого дома средних габаритов. Часто кирпичный дренаж используют для того, чтобы остановить поток вод с соседних участков. Для устройства такой системы нужно вырыть одну траншею, направленную к перепускному колодцу. Можно сделать в ней гончарный дренаж, а можно сразу перейти к следующему действию: траншею заполнить наполовину бутовым камнем (желательно гранитным) или битым кирпичом. Такую засыпку ведут без растворов, насухо, не укладывая, а именно засыпая камни в траншею (правда, с достаточной степенью аккуратности). Камень укрывают перевернутым дерном. Если дерна нет, можно засыпать гравием. Верхний слой засыпают вынутым плодородным почвенным слоем.

Кроме самых популярных способов устройства дренажа, существуют оригинальные способы. Так, в поселке Дзержинский под г. Саратовом есть шахтно-лучевой дренаж: 2 шахтных колодца соединены на глубине с лучевыми горизонтальными дренами-скважинами. Метод оказался настолько эффективным, что его стали применять во многих крупных городах, в том числе в Москве. Однако на индивидуальном участке такой прием маловероятен – он слишком трудоемок.

Кирпичный дренаж может быть устроен иначе (рис. 62). Например, после укладки песчаной подушки на уплотненное дно траншеи насыпают слой гравия или щебня 5 – 10 см толщиной, затем выкладывают из целых кирпичей подобие трубы по всей длине траншеи, засыпают кирпичи гравием или щебнем, укладывают еще одну песчаную подушку, а уже на нее – перевернутый дерн.

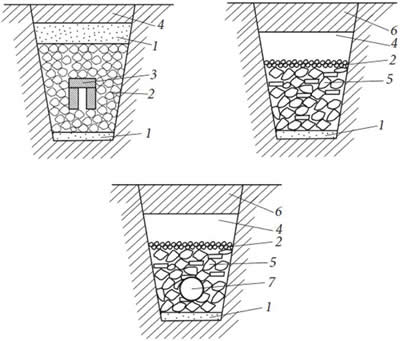

Виды кирпичного дренажа

Рисунок 62. Виды кирпичного дренажа: а – кирпичная «труба»; б – полностью засыпная дрена; в – комбинированный дренаж с кирпичным боем и гончарной трубой; 1) песчаная подушка; 2) гравий или щебень; 3) «труба» из целых кирпичей; 4) перевернутый дерн; 5) кирпичный бой или бутовый камень; 6) плодородный грунт; 7) дренажная труба

Траншею перед укладкой кирпичного боя или бутового камня можно выстлать изолирующим материалом, обернув им сверху камни внахлест. Эта мера значительно снизит возможность заиливания – основного недостатка такого типа дренажа.

Засыпной дренаж делают не только из природных или искусственных камней. В ход идут стекло, консервные банки и тому подобные плохо утилизируемые или в принципе не разлагающиеся материалы. С одной стороны, такой вариант наиболее экономичен, с другой – при ремонте или замене заполнителя придется изрядно потрудиться. В целом же при правильном устройстве изоляции дренаж из бытовых отходов ничем не уступает кирпичному.

Кротовый дренаж (рис. 63а) менее популярен из-за недолговечности (несколько лет службы), но более прост в устройстве. К трактору прикрепляют специальную насадку, или прицеп, в виде стального цилиндра с коническим завершением. Это приспособление и называется «крот». Его нужно опустить в вырытый колодец на необходимую глубину и с помощью трактора протащить под землей. «Крот» пророет в почве нору постоянного диаметра, которая и будет служить дренажным каналом.

Кротовый дренаж в разрезе

Рисунок 63. Кротовый дренаж в разрезе: а – кротовый; б – щелевой (пример сечения); 1) отверстие, проделанное «кротом»; 2) щель от прицепа

Кротовый дренаж можно применять только на глинистом грунтовом основании, иначе каналы быстро разрушатся. Если нет дополнительных ограничивающих условий, дрены кротового дренажа устраивают на глубине 60–70 см. Диаметр «норы» составляет 8 – 20 см, глубина щелевого дренажа – 70–90 см, ширина дрены – от 20 до 25 см, а высота – 30 см.

Разновидностью кротового является щелевой дренаж, при котором «нора» получается некруглой в сечении, что зависит от применяемого прицепа. Дрена в сечении может быть разной, но в любом случае ее с поверхностью будет соединять непрерывная щель от цепи трактора (рис. 63б).

С XIX в. в России самым распространенным типом дренажа был фашинный. Вокруг участка вырывали канаву до 1 м в глубину, заполняли ее связанными ветками и стволами деревьев небольшого диаметра. Зимой дрены промерзали полностью, зато при таянии снега очень хорошо сбрасывали воду.
