Дренажная система

Дренажная система

Дренажная система – это подземная система отвода воды с участка. Дренаж необходим, если используемый участок имеет влажное и пучинистое грунтовое основание, высокий уровень грунтовых вод (выше 2 м от поверхности), а также в случае большого количества атмосферных осадков в данной местности. Подобные участки без устройства дренажных систем обладают низкими эксплуатационными свойствами. Стоит заметить, что в средней полосе России, и не только, наиболее распространены как раз участки с повышенным содержанием влаги.

Дренаж необходим:

  • если подвал, подполье и другие конструкции здания находятся ниже уровня грунтовых вод;
  • если уровень подземных вод ниже уровня пола подвала или цокольного этажа менее чем на 50 см;
  • на глинистом и суглинистом грунтовом основании при строительстве здания с эксплуатируемым подвалом;
  • если в подвале планируется библиотека, книгохранилище и т. п.;
  • если к зданию подходит тальвег – заглубленная относительно окружающего рельефа линия стока дождевых вод.

Дренажную систему нежелательно совмещать с ливневой канализацией, поскольку каждая из них имеет свои особенности. При необходимости эти системы прокладывают параллельно друг другу. Однако поверхностный дренаж часто объединяют со сбором дождевой воды. Но все же дождевые воды, поступающие в дренажную систему (при объединении ее с ливневой канализацией), могут привести к подтоплению подвала или фундамента, так что лучше не рисковать. С другой стороны, и дождевую воду, и грунтовые воды можно собирать в один коллекторный колодец при условии снабжения его обратным клапаном (чтобы вода не вытекала назад в трубы).

Если дренажные работы необходимо провести на строительном участке, их следует выполнять до устройства фундамента или параллельно с его возведением. Важно знать, что при строительстве дома без устройства дренажной системы обойтись практически нельзя, разве что участок расположен на территории с прочным грунтом, низким уровнем грунтовых вод, малым количеством осадков, и рядом нет ни родников, ни рек, ни болот.

На садовом участке потребность в возведении дренажной системы зависит от того, насколько влажность грунта соответствует целям садовода: какие растения он предполагает высадить и в каком порядке. Следует помнить, что уже взрослые деревья после дренирования участка могут погибнуть из-за изменения привычного для них режима.

Дренаж выполняют в соответствии с существующими строительными нормами и рекомендательными документами: СНиП 2.06.15–85, СНиП 2.02.01–83*, МГСН 2.0797 (для Москвы), «Рекомендациями по проектированию гидроизоляции подземных частей зданий и сооружений» и «Руководством по проектированию дренажей зданий и сооружений» от 2000 г.

Способы организации дренажа

В разных условиях определены свои оптимальные способы устройства дренажной системы.

Почти любая дренажная система состоит из каналов и колодцев (рис. 56).

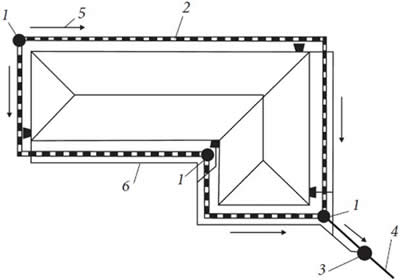

Расположение каналов и колодцев дренажной системы на примере кольцевого дренажа

Рисунок 56. Расположение каналов и колодцев дренажной системы на примере кольцевого дренажа: 1) смотровой колодец; 2) дрены; 3) перепускной колодец; 4) отвод воды с участка; 5) направление стока воды; 6) параллельно устроенная ливневая канализация

Каналы, или дрены, выполняют из труб или в виде канав. Дренажные колодцы называют также смотровыми или инспекционными, потому что по уровню воды в них можно определить, каков на данный момент уровень грунтовых вод (если очень высокий, дренажные трубы нуждаются в прочистке). В итоге вода поступает в главный (откачивающий, поглощающий, поглотительный, фильтрующий, перепускной) колодец, из которого уходит с участка. Дрены и колодцы могут иметь ограниченную поверхность (трубы и т. п.) либо представлять собой отверстия в грунте, полые или засыпанные камнем.

Различают почвенный (поверхностный) и глубинный дренаж. Глубинный дренаж необходим, если нужно отвести воду от подземных конструкций (т. е. от фундамента) или в том случае, когда грунт на участке слабый и влажный не только на поверхности, но и на глубине (высокий уровень залегания грунтовых вод). Глубинный дренаж также известен под названием «дренаж фундамента». Его устраивают, как правило, выше подошвы фундамента (нижней его плоскости) на 50 – 100 см. Можно провести дрены и ниже подошвы фундамента, если это обусловлено минимальной глубиной залегания дрен и другими особенностями данного типа системы.

Почвенный дренаж представляет собой систему лотков или неглубоких канавок в земле. Лотки могут быть выполнены из сборного или монолитного железобетона, а сверху накрыты стальной или чугунной решеткой. Почвенный дренаж часто используют для отведения влаги от садовых дорожек. Для этого по бокам дорожки выкапывают канавки, укладывают в них геотекстиль или другой изоляционный материал и засыпают в канавку крупный песок, гравий, щебень.

В поверхностном дренаже часто используют пескоуловитель – специальную емкость для сбора песка и мусора, принесенных дождевыми потоками. Пескоуловитель нужен для защиты дрен и ливневки от засора и заиливания. Его необходимо периодически чистить.

Дренаж бывает также открытым, закрытым и засыпным. Последний тип можно отнести к закрытому дренажу, но разница между ними заключается в способе устройства. Для устройства засыпного дренажа роют траншею, которую после дренирования заполняют камнем, обратной засыпкой и дерном. Закрытый дренаж в узком смысле этого понятия означает устройство дрен под землей без вскрытия поверхности грунта (сюда можно отнести кротовый и щелевой дренаж). Открытый дренаж представляет собой систему канав или лотков.

Кроме этого, дренаж может быть пристенным или траншейным, пластовым или кольцевым.

Пристенный дренаж (рис. 57) предполагает расположение труб непосредственно у стен фундамента постройки, его выполняют после устройства фундамента, но перед обратной засыпкой грунта. Пристенный дренаж целесообразен при возведении зданий на глинистом или суглинистом грунте. Его располагают по внешнему контуру здания, как правило, выше подошвы фундамента.

Пристенный дренаж в разрезе

Рисунок 57. Пристенный дренаж в разрезе: 1) фундамент здания; 2) отмостка на бетонной подготовке; 3) щебеночная подготовка под отмосткой; 4) щебеночная засыпка высотой 40 см; 5) песчаная подушка толщиной 5 см; 6) дренажный канал; 7) изолирующий материал; 8) обратная засыпка грунта

В ином случае дренажную систему называют траншейной, поскольку для нее необходимо вырыть отдельную траншею. Траншейный дренаж включает в себя множество способов устройства системы осушения. Наиболее простой из них – засыпная траншея (рис. 58).

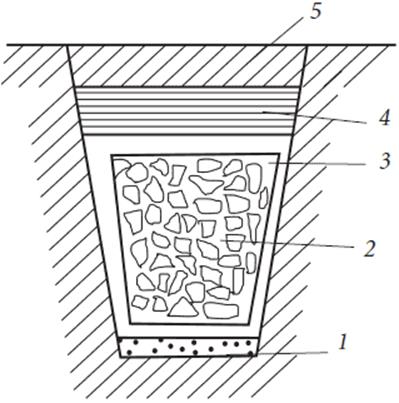

Пример траншейного дренажа

Рисунок 58. Пример траншейного дренажа: 1) песчаная подушка; 2) гравийная или щебеночная засыпка; 3) геотекстиль; 4) перевернутый дерн; 5) засыпка плодородным грунтом

При этом траншею следует сначала обложить изолирующим материалом (например геотекстилем), чтобы в уложенный гравий (или щебень) не попадали мелкие частицы, приводящие к заиливанию и засорению дрены. Сверху изолирующий материал заворачивают внахлест.

Пластовый дренаж представляет собой сплошную дренажную прослойку под зданием. Его применяют в сложных гидрогеологических условиях (например, при напорных грунтовых водах). Такой тип дренажа незаменим также под сооружениями на плитном фундаменте, под библиотеками, музеями и другими зданиями с большим количеством книг, картин, бумаг и т. п. Фильтрующий пласт собирает воду и передает ее в трубы кольцевого дренажа (или пристенного), расположенные под сплошным дренажным слоем. Дренажные полотна, уложенные внахлест с перекрытием 15–20 см (швы проклеивают специальной клеящей лентой), могут полностью или частично заменять щебеночную или песчаную подушку под плитным фундаментом. Сплошной дренажный слой (или пласт) представляет собой песчаную подушку (10 см толщиной), слой гравия или щебня (20 см) и прослойку из геотекстиля или другого подобного материала. Если сооружение небольшое в плане, а поток воды несильный, можно не устраивать песчаную подушку.

В России устройство первого дренажа относится к 1850 г., когда будущий ректор Петровской земледельческой и лесной академии (ныне – академии им. Тимирязева) Н. И. Железнов заложил недалеко от деревни Нароново гончарные трубы на глубине 1,2–2,1 м для осушения участка под усадьбу с садом и парком. Расстояние между трубами составляло 8,5 – 11,3 м. Причем вода из этих труб была настолько чистой, что ее можно было пить. Уже будучи ректором, Железнов провел дренирование еще нескольких значимых участков и открыл завод гончарных труб.

На время строительства необходимо укрыть пластовый дренаж изолирующим материалом (например пергамином) для предотвращения засорения. Пластовый дренаж должен быть больше по площади, чем здание, под которым его устраивают.

Кольцевой дренаж можно применять и как самостоятельную систему. Она состоит из дрен, расположенных по контуру осушаемого участка или здания, и в целом представляет собой траншейную систему, но понижающую уровень грунтовых вод только вокруг конкретного участка (рис. 59). Кольцевой дренаж можно устраивать после постройки здания, в то время как пластовый организуют только перед возведением фундамента.

Кольцевая дренажная система вокруг здания

Рисунок 59. Кольцевая дренажная система вокруг здания (разрез): 1) дренажный слой; 2) отверстие в фундаменте; 3) дренажная труба; 4) труба ливневой канализации; 5) гидроизоляция фундамента; 6) наполнитель (обратная засыпка или гравий); 7) теплоизоляция в 10 см толщиной; 8) гидроизоляция (глина или полиэтилен); 9) почва; 10) отмостка здания

Трубы кольцевого дренажа желательно закладывать на удалении в 5–8 м от стен сооружения, но допустимо и расстояние в 2 м (в стесненных условиях и на прочном, непучинистом грунтовом основании).

Все описанные типы дренажа относятся к местным дренажным системам, т. е. сооружаемым на отдельных участках. Централизованные (общие) дренажи, применяемые для осушения участков целых жилых районов, здесь рассматриваться не будут.
