Водоотвод следует предусмотреть и при строительстве на участке подпорной стены. Перехватывающий поверхностный канал нужно проложить в верхней части склона, не террасированного участка. Со стороны верхней террасы вдоль фундамента конструкции следует проложить подземный канал.

Обычно на загородном участке прокладывают короткие линии водосточной сети от водоприемного колодца до присоединения к коллектору, их длина по большей части не превышает 40 м. При диаметре труб 200–300 мм и уклоне 1–2 % можно прокладывать сеть ливневки без дополнительных расчетов.

Трассы водосточных подземных коллекторов на территории загородного участка предпочтительнее проложить в полосах зеленых насаждений, вне проездов. Расстояние от бортового камня или проезжей части до коллектора должно составлять не менее 1–1,5 м. Коллектор для приема собранной влаги следует прокладывать ниже уровня промерзания грунта. Если нет возможности проложить коллектор на такой глубине, то его необходимо утеплить. В этих целях преимущественно применяют стекловату, пенополистирол или другие теплоизоляционные материалы. Использование эффективных утеплителей позволяет проектировать глубину расположения траншей коллектора на уровне не более 1 м от поверхности земли. В зимнее время можно в местах пролегания трассы коллектора укладывать и утрамбовывать снег, что существенно улучшит термоизоляцию коллектора и обеспечит его дополнительное утепление.

Прокладка водотоков

Чаще всего для прокладки ливневой канализации от жилого дома до коллектора используют трубу диаметром около 110 мм из высокопрочного полипропилена с гладкой внутренней стенкой и гофрированной наружной. Если трубопровод предполагается уложить в траншею, то ее следует выкопать с уклоном в 5-10 мм на каждый погонный метр. Для предупреждения появления вмятин и повреждений трубы грунтовое дно траншеи под ней следует тщательно выровнять и утрамбовать, затем присыпать слоем песка или щебня толщиной около 8 см. Песчаную подушку под трубой также нужно тщательно утрамбовать, и только потом можно укладывать трубопровод.

В Древнем Риме, в Древней Греции, а также во многих странах и городах Северного Средиземноморья долгое время продолжали применять гончарные трубы для прокладки различных трубопроводов, хотя тогда уже была высоко развита металлургия и налажено производство металлических труб.

Самой главной работой при сооружении ливневой канализации следует считать устройство водостоков на крыше жилого здания. Поэтому, прежде чем приступать к их монтажу, следует ознакомиться с их правильной конструкцией. Иначе отсутствие достаточных знаний может свести на нет всю работу по ремонту крыши. По возможности, установку водостоков лучше поручить профессионалам. Неграмотный монтаж водостоков обеспечит нерегулируемый поток воды с крыши, постоянную сырость в доме и многие другие неприятности. Подтопление погребов и цокольных этажей в случае попадания дождевых стоков под дом приводит к повышению влажности в доме, создает благодатную среду для плесени, грибков, насекомых и болезнетворных микроорганизмов. В такой ситуации деревянные полы, лестницы, мебель приходят в негодность очень быстро.

Таким образом, поспешное и неумелое сооружение водостоков может повредить не только новую или только что отремонтированную крышу, но и само здание, его фасад и фундамент. Тот же результат будет, если совсем не сооружать водосток (рис. 43).

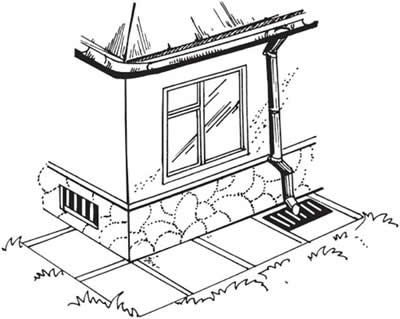

Водосток для жилого дома

Рисунок 43. Водосток для жилого дома

Расчет водостоков на кровле должен строиться на архитектурной специфике здания, среднестатистической норме осадков и расположении инженерных коммуникаций. В расчетах следует учитывать и ограниченную глубину заложения системы водоотвода, которая предусмотрена на эксплуатируемых кровлях. За основу расчета нужно брать площадь водосбора, которая определяет размер желоба и необходимое число приемных воронок. В расчетах следует учитывать такой важный параметр, как площадь ската крыши под водосток. Места установки водосточных труб рекомендуется проектировать одновременно с системой ливневой канализации. Чаще всего ливневые водостоки устанавливают по числу углов на крыше (рис. 44).

Составные части водостока

Рисунок 44. Составные части водостока

Водостоки можно сделать из различных материалов, каждый из которых имеет свои достоинства и недостатки:

  • оцинкованное железо, в числе его недостатков тяжесть изделий;
  • медь обладает своеобразной красотой, но изделия из нее легко деформируются;
  • пластик легок, но может треснуть в сильные морозы;
  • металлопластик;
  • разные металлические сплавы.

Застройщики нередко используют современные пластиковые водостоки ПВХ, они надежны и дешевы, легко монтируются и долго служат.

Водосточные трубы различны не только по материалам, но и по размерам и формам. Кровли небольших домов и дач, беседок и козырьков можно обустроить желобами, имеющими сечение 70-115 мм, и трубами диаметром 50–75 мм.

Для коттеджей с небольшой площадью крыши нужны водостоки с диаметром желоба примерно 115–130 мм и диаметром труб 75-100 мм.

Домам с большей площадью поверхности кровли, соответственно, нужны желоба диаметром 140–200 мм и трубы диаметром 90-160 мм.

Для застройщиков предпочтительнее не экономить на водостоках: хороший водосток для дома, построенного из бруса, обойдется по цене относительно недорого, но ремонт стен и фундамента при отсутствии водостока выльется в гораздо большую сумму.

Размеры наружного водостока можно получить из простейшего расчета: 1 труба на 100 м2 водосбора. Но надежнее рассчитать эффективную площадь крыши, с которой водосток должен отводить воду, по следующей формуле: S = (B + Н/2) х L.

В этой формуле нужно использовать такие данные, как:

  • S – эффективная поверхность кровли в квадратных метрах;
  • B – длина горизонтальной проекции края ската крыши в погонных метрах;
  • Н – высота крыши в погонных метрах;
  • L – длина крыши в погонных метрах.

Расчет водостока следует производить заранее, еще до покупки. Как правило, водосток состоит из двух частей: внутреннего водостока и наружного. Все части водостока необходимо идеально подобрать друг к другу, а также к конфигурации и площади кровли.

С уменьшением длины водосточных труб и желобов понижается вероятность замерзания зимой воды в водостоке и его замусоривание листвой при осеннем листопаде.

Знаменитая генуэзская крепость XIV–XV вв. в Крыму была оснащена гончарными трубами для подачи пресной воды.

Уклон водостока не должен быть маленьким, иначе желоба переполняются водой. Однако он не должен быть слишком большим, в этом случае воронка водостока не сможет быстро пропускать воду, она будет «захлебываться». Рациональней всего сделать уклон по 2–5 мм на один погонный метр желоба. Отдельные отрезки в желобах нужно соединять между собой встык, уплотнять резиновой прокладкой или заклепками, либо герметизировать. Во избежание деформации желоба под воздействием тепла, необходимо использовать компенсаторы. Если дом покрыт четырехскатной кровлей, то в таком случае специалисты рекомендуют спаренное положение компенсаторов и воронок.

В качестве разнообразных дополнений к водосточной системе прилагаются:

  • дождеприемники для соединения водосточных труб с ливневой канализацией;
  • корзинки и сетки или решетки для воронки, препятствующие попаданию листьев в трубы;
  • капельники, которые устанавливают на кровельной доске для улучшения скатывания воды. Они мешают ей собираться под кровлей.

В самом конце трубы нужно сделать слив.

В случае установки водостоков своими руками удобней монтировать их вместе с крышей, проявляя при этом особую внимательность. Допущенные при монтаже оплошности могут привести к разным неприятностям: желоб может не выдержать образовавшейся нагрузки и растрескаться или прогнуться, тогда вода будет изливаться за его края. От замерзшей влаги могут дать течь и лопнуть трубы.

Желоб подвешивают к краю кровли крючками, а трубу крепят к стене хомутами. Крепление желоба к кровле – это один из самых главных моментов в сооружении водостоков.

Обычно кронштейны привинчивают к ровно установленной лобовой доске. В случае отсутствия такой доски кронштейны можно крепить к стропилам или кровельной доске. Металлические кронштейны можно зафиксировать прямо в кирпичной стене. Закрепляя кронштейны, нужно строго соблюдать расстояние между ними, рекомендованное для каждой конструкции.

Если водосток собирают из пластиковых конструкций, то это расстояние должно составлять 50–60 см. При сооружении водостока из металлических конструкций расстояние между кронштейнами составляет 70-150 см. Кронштейны нужно устанавливать и по обе стороны от воронок и углов желоба.

Желоб надо устанавливать с уклоном, составляющим от 2 до 5 мм на каждый погонный метр его длины.

Кроме того, желоб положено устанавливать так, чтобы край крыши приходился примерно на его середину. Такое расположение поможет избежать при сильном дожде перелива воды за край желоба.

Для того чтобы под крышей не скапливалась дождевая вода, чтобы она легче поступала в водосток, рекомендуется установить капельник. Его нужно привинтить к кровельной доске таким образом, чтобы он заходил в профиль желоба внахлест примерно на 15 мм.

Водосточные трубы нужно расположить так, чтобы расстояние между трубой и стеной дома составляло не менее 3–8 см. Если труба будет плотно прилегать к стенке, то появится вероятность, что стена станет отсыревать во время дождя.
