При прохождении осветленных стоков через почву осуществляется их фильтрование вкупе с биологической очисткой. Фильтрование вод, столь широко используемое для доочистки, основано на физическом процессе. При прямом фильтровании осветленных стоков через песчаную загрузку снижается концентрация в них взвешенных веществ на 60–80 % и снижается концентрация соединений углерода на 30–40 %. Чем меньше была нагрузка на ил в предыдущем биологическом процессе, тем выше эффективность очистки стоков.

Если уровень грунтовых вод залегает достаточно высоко (более 2,5 м), то сооружения с подземной фильтрацией стоков использовать не рекомендуется. Кроме того, такую систему можно использовать только при наличии достаточных свободных площадей, поскольку объем септика должен как минимум втрое превышать суточный объем сточных вод в дни максимальной нагрузки. Лоток подводящей трубы следует устанавливать на высоте не менее 5 см от расчетного уровня сточных вод, собирающихся в септике. Отверстие для отводящей трубы следует устраивать на высоте максимального уровня накопления сточной жидкости. Для того чтобы сточные воды как можно более медленно перемещались по септику, его делят на две камеры. Они сообщаются между собой через отверстия, расположенные в дальних углах. Это удлиняет путь сточной воды, усиливая эффект осаждения твердых частиц. Верхняя часть перегородки не должна доходить до перекрытия, или в ней нужно устроить вентиляционные отверстия. Когда сточные воды протекают по септику с малой скоростью, они осветляются, так как взвешенные частицы выпадают в осадок. Накопившийся осадок со временем нужно удалять.

Сооружения с подземной фильтрацией осветленных вод могут быть устроены или с последующим их поглощением грунта (поля поглощения), или с выводом наружу (поля фильтрации). Их площадь следует рассчитывать на предполагаемое количество стоков.

В исключительных случаях древние римляне использовали для водопровода толстые свинцовые трубы, способные выдерживать давление до 10 атмосфер. Толщина стенки трубы диаметром 10 см колебалась от 10 до 32–35 мм. Для большей устойчивости свинцовых труб к разрыву их замуровывали в стену.

Если предполагается спускать небольшой объем стоков (до 1 м3), то фильтрацию можно осуществлять с помощью фильтрующего колодца. Фильтрующие колодцы обычно имеют вид кирпичного, каменного или железобетонного сооружения в виде ямы или колодца с водопроницаемыми стенками и днищем. Их устройство было описано ранее. Их устраивают в местах с наибольшим удалением от источников водоснабжения и водоемов, загружая колодец слоем крупнозернистого фильтрующего материала (щебня, гравия, хорошо спекшегося шлака и т. п.). Для улучшения фильтрующих свойств колодца с наружной его части устраивают обсыпку из такого же фильтрующего материала.

Для очистки большого объема стоков необходимо строить сооружения большей производительности или поля подземной фильтрации. Они представляют собой разветвленную сеть трубопроводов с отверстиями, которые проложены в фильтрующем материале (гравий, щебень и прочие инертные материалы).

Оптимальное конечное звено канализационной системы чаще всего выбирают в зависимости от состава почвы и уровня залегания подземных вод. Существует устойчивое мнение, что осветленную воду после хорошего септика можно вообще не фильтровать. Просто ее нужно правильно отвести на песчаный грунт, иначе говоря, в «безопасное место». Однако поблизости может не оказаться подходящего грунта для отвода стоков. К тому же высококачественные показатели работы септика могут быть утрированы рекламной службой компании.

По мнению многих специалистов, даже в хорошо осветленных стоках на практике может содержаться значительно больший объем остаточных загрязняющих компонентов, чем предполагалось в теоретических выкладках. Поэтому опытные эксперты советуют подстраховаться и грамотно закончить процесс очистки стоков дополнительной фильтрацией. В противном случае, очищенная только в септике и слитая в ближайший овраг вода может дурно пахнуть в буквальном смысле слова.

Поля поглощения

Поля поглощения сооружают в виде одной общей траншеи или нескольких раздельных траншей с трубами-распылителями. При такой системе доочистки стоков используют очищающую способность грунта. Главным элементом поля поглощения является дренажная труба, которая отличается от обычной только присутствием в ней небольших дырочек. Через эти дырочки вода выходит из системы и просачивается в почву. Именно на них основана работа такой системы, поэтому их нужно сохранить любой ценой. Иначе даже очень маленькие, но плотные и неподдающиеся разложению вещества со временем забьют дренажную перфорацию. В частном домашнем хозяйстве для дополнительной очистки впитывания в почву осветленных сточных вод достаточно выкопать траншею длиной 30 м и глубиной до 2 м. На дно траншеи уложить слой щебня толщиной 30 см, сверху на него уложить дренажную трубу с дырками и закопать.

В песчаных грунтах трубопроводы рекомендуется укладывать на необходимое расстояние с уклоном по 5-10 см на каждый погонный метр. В супесчаных грунтах трубопроводы можно укладывать без уклона. Их возможно располагать как параллельно друг другу, так и радиально (веером). При укладке веером устья лотков труб должны находиться на одном уровне. Между отдельными трубами внутренний угол должен быть не менее 30°.

Для того чтобы предотвратить возможность попадания грунта в фильтрующий слой, рекомендуется уложить поверх слоя щебня геотекстиль или ткань из фиброволокна. После этого траншею лучше всего засыпать плодородным грунтом. В таком случае фильтрующая система может послужить и в качестве оросительной установки. Она будет наполнять землю питательными для растений веществами. Вода, просачиваясь сквозь слой щебня и окружающие его слои грунта, проходит доочистку. Поэтому в почву для орошения поступает сравнительно чистая вода.

Поля подземной фильтрации

Если на конкретном загородном участке присутствуют слабо фильтрующие или вовсе нефильтрующие грунты (суглинки или глины), то приходится оборудовать искусственные сооружения подземной фильтрации. Поля подземной фильтрации выглядят как сеть трубопроводов из оросительных труб, внешне похожая на дренажную или оросительную систему, которая закопана в грунт на глубину не менее 0,5 м. Кроме того, «систему орошения» поля фильтрации со всех сторон обкладывают фильтрующей загрузкой.

Поле фильтрации отличается от полей поглощения тем, что оно представляет собой сочетание щебеночного слоя и искусственно созданного под ним гравийнопесчаного фильтра толщиной 1–1,2 м. Стоки попадают на песчано-гравийный фильтр или загрузку из другого материала, которая нейтрализует органические компоненты, оставшиеся в жидкости после очистки в септике. Еще поля фильтрации оборудуют системой дренажных труб, по которым уже полностью очищенная вода сбрасывается в «понижение рельефа» (рис. 41).

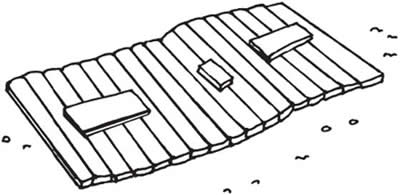

Поле фильтрации

Рисунок 41. Поле фильтрации

Фактическую глубину траншеи (или котлована), на которой предполагается расположить поля фильтрации, следует определить в зависимости от глубины промерзания грунта в регионе и уровня подземных вод.

Иногда подземное поле фильтрации называют «лежачим фильтрующим колодцем». Многие специалисты рассматривают его в качестве альтернативы настоящему фильтрующему колодцу. Так же, как и фильтрующий колодец, поля фильтрации следует устраивать на такой глубине, чтобы они располагались не менее чем на 1 м выше уровня залегания грунтовых вод.

Вплоть до XVII в. в средневековой Европе наряду с металлическими трубами из цветных металлов в различных устройствах применяли деревянные трубы. Эти трубы упоминает в своих трудах немецкий механик Генрих Цейзинг (умер в 1613 г.).

При высоком уровне залегания подземных вод преимущество полей фильтрации заключается в том, что эти поля всегда располагают параллельно поверхности земли, в то время как фильтрующий колодец неизменно ориентирован вертикально вниз. Выходит, что фильтрующий колодец глубже погружен в землю, а его фильтрующая загрузка расположена ближе к грунтовым водам.

Для сооружения поля фильтрации, прежде всего, следует искусственно устроить фильтрующий слой земли. Поэтому предварительно нужно удалить грунт на большой площади и засыпать вместо него песок. Затем в песчаной подушке проложить сеть трубопроводов с щелевыми отверстиями для прохода сточных вод. Сверху проложенной сети трубопроводов насыпать слой плодородного грунта. Осветленные сточные воды, которые подлежат дополнительной очистке, миновав щебеночный слой, поступают в песчаный слой. Ниже этого слоя расположены дренажные трубы, через которые очищенные стоки направляют к подходящему месту сброса.

Дренажную сеть для дополнительной очистки осветленных вод следует закладывать на глубину не менее 50 см от поверхности земли. Если при устройстве поля фильтрации предполагается использование разделительных канав, то между трубами следует оставлять расстояние не менее 2 м. Если предполагается устройство общего поля фильтрации, то трубы надо укладывать с шагом, равным 1,5 м.

Периодически, каждые 3–5 лет, установки подземной фильтрации сточных вод положено откапывать, промывать или менять щебень, также следует производить замену примыкающего к щебню слоя грунта, который полностью потерял фильтрующие свойства.
