При устройстве ленточных прерывистых фундаментов необходимо учитывать следующее:

  • чем больше ширина блок-подушки «b» при одной и той же их длине «1», тем больший просвет «с» можно установить. Величина просвета «с» должна быть не более 1,2 м и 0,7 1, а ширина блок-подушек в прерывистом фундаменте должна быть не более 1,4 от ширины блок-подушек в сплошном ленточном фундаменте для этих условий;
  • в прерывистых ленточных фундаментах наиболее оптимальным является использование блок-подушек меньшей длины (например, использовать блок-подушку не полной длины – 2,4 м, а половинной – 1,2 м).

Применение прерывистых ленточных фундаментов не рекомендуется, когда:

  • грунтовые условия относятся ко II типу по просадочности;
  • грунты под подошвой фундамента являются глинистыми с показателями консистенции J1 ≥ 0,5.

Прерывистые фундаменты запрещается применять, если основание сложено:

  • рыхлыми песками;
  • просадочными грунтами в районах с сейсмичностью свыше 6 баллов.

Столбчатые фундаменты, как правило, применяются для бесподвальных зданий в случае малой нагрузки на фундаменты или высокой прочности грунтов основания, а также в случае необходимости заглубления фундамента ниже расчетной глубины при малой несущей способности верхних слоев основания (рис. 7). В этом случае нагрузка от стены передается на фундаментную балку, а затем через столбы и блок-подушки – на грунты основания. Столбчатые фундаменты могут быть как монолитные, так и сборные из блоков.

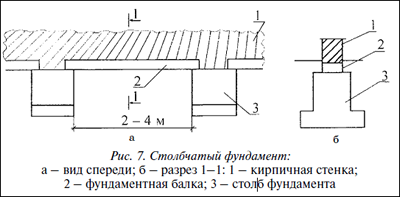

Столбчатый фундамент

Расстояние между столбами принимается в зависимости от нагрузки на фундамент, несущей способности грунта основания, типа фундаментной балки и составляет, как правило, 2–4 м.

Фундаментные балки бывают железобетонные (сборные и монолитные), а также из стальных профилей (швеллер, двутавр и т. д.), обетонированных на месте. Необходимо отметить, что столбчатые фундаменты имеют меньшую пространственную жесткость, чем ленточные, в связи с чем возведенные на них здания в большей степени испытывают неравномерные осадки.

Фундаменты под колонны выполняются как в сборном, так и в монолитном варианте. В плане фундаменты имеют квадратную или прямоугольную форму. При внецентренном приложении нагрузки фундаменты под колонны могут быть выполнены несимметричными относительной одной из осей.

Свайные фундаменты могут быть выполнены из коротких и длинных свай. Применение коротких свай длиной 5–6 м при прочных грунтах имеет целью уменьшение земляных работ, связанных с устройством фундаментов, придание зданию большей пространственной жесткости, ускорение и удешевление строительства. Этот тип фундамента применяется для бесподвальных зданий или для зданий, у которых площадь подвала не превышает 15 % площади пола 1-го этажа.

Применение длинных свай вызывается необходимостью передачи нагрузок на более прочные слои грунтов в связи с неблагоприятными инженерно-геологическими условиями строительной площадки.

Раньше для свай использовалось дерево, в настоящее время основным материалом для свай служат бетон и железобетон.

По способу изготовления сваи могут быть индустриальные и буронабивные.

По характеру передачи нагрузки на грунт различают сваи-стойки, опирающиеся на практически несжимаемый грунт и передающие нагрузку на грунт только нижним концом, и висячие сваи, передающие нагрузку на грунт нижним концом и боковой поверхностью.

Свайные фундаменты под колонны выполняются в виде куста свай, объединенных ростверком (см. рис. 8), кроме того, свайный фундамент под колонны может быть также в виде одиночной сваи (забивной или буронабивной).

Свайный фундамент под колонну

Свайные фундаменты под несущие стены из забивных или буронабивных свай выполняются в виде одного ряда свай, объединенных монолитным или сборным ростверком (рис. 9, 10).

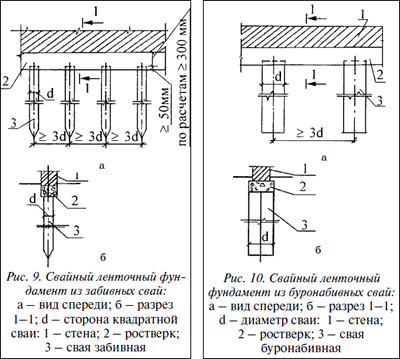

Свайные ленточные фундаменты

Буронабивные сваи выполняются путем наполнения бетоном пробуренной скважины. Для сопряжения с ростверком ее армируют на глубину 2–3 м арматурным каркасом или отдельными стержнями.

Если арматурным каркасом свая армируется на всю глубину, то получается железобетонная буронабивная свая.

В случае необходимости достижения высокой несущей способности буронабивные сваи устраивают с уширенной пятой.

В свайных фундаментах сваи должны быть надежно соединены с ростверком, для чего:

  • в забивных сваях голову каждой свои необходимо развить и оголенную арматуру завести в тело ростверка на длину 30d арматуры сваи;
  • в буронабивных сваях арматуру необходимо завести в тело ростверка на длину 30d арматуры сваи.

Глубина заложения подошвы ростверка должна назначаться в зависимости от конструктивных решений нулевого цикла и планировки (наличие подвала, технического подполья, планировка срезкой или подсыпкой), а также высоты ростверка. Нижний конец сваи надлежит заглублять в малоснимаемые грунты на 1 м.

При возведении фундаментов очень важно предусмотреть мероприятия от горизонтальных сдвигающих сил грунта, действующих на фундаменты в зданиях с подвалами или цокольными этажами. Для этого после устройства фундаментов до обратной засыпки грунтом пазух котлована необходимо уложить перекрытие на отметке пола 1-го этажа и бетонную подготовку пола в подвале или в цокольном этаже (рис. 11а).

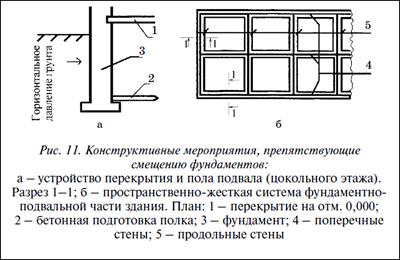

Конструктивные мероприятия, препятствующие смещению фундаментов

Кроме того, другим конструктивным мероприятием, препятствующим смешению фундаментов, является создание пространственно-жесткой системы фундаментно-подвальной части здания за счет устройства поперечных стен в подвале (цокольном этаже), жестко связанных с продольными стенами (см. рис. 11б). При строительстве зданий рядом с подпорной стенкой или откосом есть опасность потери устойчивости здания, если оно находится на призме обрушения. Поэтому, учитывая этот фактор, здание должно располагаться на таком расстоянии от подпорной стенки или откоса, которое исключает возможность его попадания на призму обрушения (рис. 12, 13).

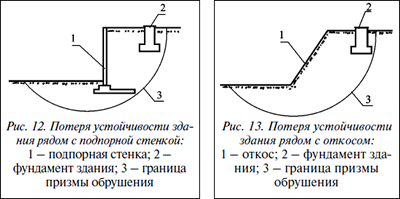

Потеря устойчивости здания

Границы призмы обрушения целесообразно определять при проведении инженерно-геологических изысканий площадки строительства. Под подошвой фундаментов и ростверков необходимо уложить подготовку из бетона, щебня, песка толщиной 80-100 мм.

Гидроизоляция фундаментов

При возведении фундаментов важно знать местоположение уровня грунтовых вод, а также возможность его повышения или понижения, связанную с застройкой территории.

При высоком стоянии уровня грунтовых или производственных вод, когда последние омывают фундаменты, устанавливается их агрессивность путем лабораторных исследований. Все данные по уровню грунтовых вод и их агрессивности должны быть показаны в инженерно-геологических изысканиях площадки строительства.
