При выборе глубины заложения фундаментов в соответствии с инженерно-геологическими и гидрологическими условиями рекомендуется:

  • выбирать несущие слои грунта с учетом его несущей способности, положения в напластовании геологического разреза и способа производства работ;
  • предусматривать заглубление фундамента в несущий слой грунта на 10–50 см;
  • не оставлять под подошвой фундамента слой грунта малой толщины, если строительные свойства грунта этого слоя значительно хуже свойств подстилающего слоя;
  • при заложении фундаментов ниже уровня грунтовых вод (с учетом его колебания) предусматривать методы производства работ, сохраняющих структуру грунта;
  • если глубина заложения фундаментов по условиям несущей способности и деформируемости грунтов основания оказывается чрезмерно большой, целесообразно предусматривать специальные мероприятия по подготовке оснований или переходить на свайные фундаменты.

Для фундаментов, которые должны иметь глубину заложения не менее расчетной глубины промерзания, предусматриваются следующие мероприятия:

• глубина заложения фундаментов внутренних стен и колонн отапливаемых зданий и сооружений, считая от поверхности планировки земли, должна назначаться независимо от расчетной глубины промерзания грунтов при условии, если грунты основания в период строительства будут защищены от увлажнения и промерзания.

Глубина заложения фундаментов наружных и внутренних стен и колонн отапливаемых зданий и сооружений должна приниматься:

  • при холодных подвалах и технических подпольях (имеющих отрицательную температуру в зимний период времени) – не менее 0,5 Н (половины расчетной глубины промерзания), считая 0,5 Н от пола подвала или технического подполья;
  • при теплых подвалах и технических подпольях вне зависимости от расчетной глубины промерзания грунта при условии его защиты в период строительства от увлажнения и промерзания;

Глубина заложения фундаментов наружных и внутренних стен и колонн неотапливаемых зданий и сооружений должна назначаться:

  • не менее расчетной глубины промерзания (Н), считая ее от пола подвала или технического подполья, а при отсутствии подвала или технического подполья – от поверхности планировки земли.

Типы фундаментов

Фундаменты под стены делятся на три типа:

  • ленточные;
  • столбчатые;
  • свайные.

Ленточные фундаменты подразделяются на сборные, монолитные и прерывистые.

Сборные ленточные фундаменты выполняются из блоков-подушек и стеновых фундаментных блоков (рис. 1).

Блоки-подушки, как правило, имеют прямоугольную или трапецеидальную форму и изготавливаются из железобетона.

Стеновые фундаментные блоки имеют прямоугольное сечение и могут быть сплошными или с пустотами (облегченные), причем пустотелые блоки могут применяться только в сухих грунтах. Стеновые фундаментные блоки изготавливаются из бетона. Элементы сборных ленточных фундаментов изготавливаются, как правило, в заводских условиях или на полигонах.

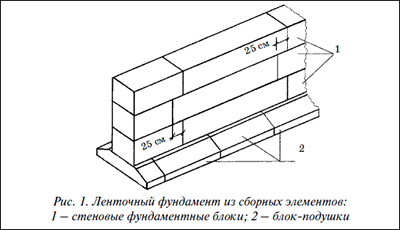

Ленточный фундамент из сборных элементов

При возведении сборных ленточных фундаментов на сильносжимаемых грунтах, а также на площадках с неравномерным напластованием грунтов, значительно отличающихся по своей сжимаемости, необходимо предусматривать армированный шов толщиной 3–5 см поверх фундаментных блоков-подушек и армированный пояс высотой 10–15 см поверх последнего ряда фундаментных стеновых блоков по всему периметру здания.

Кладку стеновых фундаментных блоков вести на цементном растворе марки 50 с перевязкой вертикальных швов на 25 см.

Ленточные монолитные фундаменты (рис. 2) могут быть выполнены из бутовой кладки, бутобетона, бетона и железобетона. Материалы, из которых возводят монолитные фундаменты, должны удовлетворять требованиям по морозостойкости.

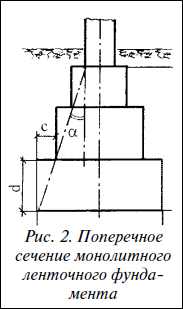

Поперечное сечение монолитного ленточного фундамента

Наклон боковой грани уступчатого фундамента (а) зависит от материала фундамента, и во избежание откола некоторой его части отношение ширины уступа «с» к его высоте «й» не должно быть более:

  • для бутовой кладки 1:2;
  • для бутобетона 1:1,5;
  • для бетона 1:1.
Переход ленточного фундамента от меньшей к большей глубине заложения, например переход ленточного фундамента из бесподвальной части здания к подвальной, осуществляется ступенями высотой 0,5–0,6 м и шириной 1,0–1,2 м (рис . 3).

Переход ленточного фундамента от меньшей к большей глубине заложения

Схема расположения двух смежных фундаментов, заложенных на различной глубине

Фундаменты проектируемого здания, непосредственно примыкающие к фундаментам существующего, рекомендуется принимать на одной отметке. При расположении смежных фундаментов в разных уровнях линия, соединяющая их края, должна образовывать угол с горизонтальной линией «α» менее угла внутреннего трения грунта «φ» (рис. 4). Если рядом с существующим зданием с небольшой глубиной заложения фундаментов надо разместить новое здание с большой глубиной заложения фундаментов (например, при наличии подвала), то во избежание нарушения несущей способности грунта основания под существующим зданием необходимо устроить между существующим и новым фундаментом шпунтовую стенку или другое жесткое ограждение (рис. 5). При большой протяженности фундамента или сложной его конфигурации в плане, а также в том случае, когда можно ожидать неравномерные осадки здания, фундаменты, как и стены, разделяются осадочными швами.

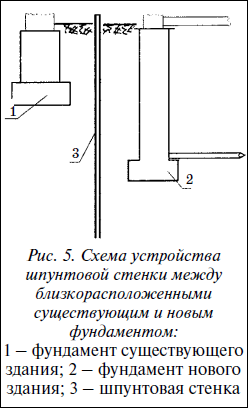

Схема устройства шпунтовой стенки между близкорасположенными существующим и новым фундаментом

Ширина ленточного фундамента подсчитывается по специальной формуле и зависит от нагрузки на фундамент, прочностных характеристик слоя грунта, который является основанием под подошвой фундамента и способом приложения нагрузки (центральной или внецентренной). Ленточные прерывистые фундаменты (рис. 6) устраиваются, как правило, из сборных элементов, когда на фундамент передается небольшая нагрузка или когда в номенклатуре блок-подушек нет необходимой ширины. В этом случае берут блок-подушки ближайшего большего размера и устанавливают их с разрывом, который заполняется утрамбованным песком или местным грунтом.

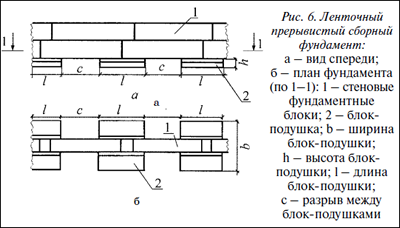

Ленточные прерывистые фундаменты

В прерывистых фундаментах фундаментные стеновые блоки должны укладываться с надежной перевязкой вертикальных швов. Вертикальный шов между фундаментными стеновыми блоками нижнего ряда, как правило, должен находиться над блок-подушкой в районе ее середины.
