Инверсионная кровля

Рис. 114. Инверсионная кровля: 1 – перекрытие; 2 – гидроизоляция; 3 – утеплитель из экструдированного пенополистирола; 4 – фильтрующий материал; 5 – слой гравия толщиной 50 мм

Чтобы талые и дождевые воды не скапливались на инверсионной кровле, необходимо устроить водосток на уровне гидроизоляционного ковра (рис. 115).

Водосток для инверсионной крыши

Рис. 115. Водосток для инверсионной крыши: 1 – плита перекрытия; 2 – грунтовочный слой; 3 – рулонная гидроизоляция; 4 – экструдированный пенополистирол; 5 – фильтрующий материал; 6 – гравийный дренаж; 7 – металлический фартук; 8 – колпак водосборника; 9 – дополнительная гидроизоляция

Механизм таков: вода постепенно просачивается через гравийный слой и фильтрующий материал, а затем через стыки утеплителя стекает на гидроизоляционный слой и в водосток. Для обеспечения плотного примыкания инверсионной кровли к наружной стене дома в зоне сопряжения прокладывают добавочную гидроизоляционную прослойку, материал которой крепят к наружной стене выше уровня покрытия. Инверсионную крышу утепляют негигроскопичными материалами. Это позволяет обеспечивать и поддерживать в полном объеме высокие теплоизоляционные свойства утеплителя в условиях повышенной влажности. Лучше всего для этого подходят пенопласты с замкнутыми порами. Толщину слоя утеплителя подбирают, сверяясь с данными, представленными в табл. 27.

Таблица 27. Толщина утепляющего слоя из экструдированного пенополистирола

Толщина утепляющего слоя из экструдированного пенополистирола

Толщину защитного слоя из гравия можно определить, приняв во внимание сведения, представленные в табл. 28.

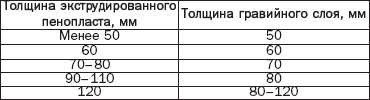

Таблица 28. Расчет толщины защитного гравийного слоя

Расчет толщины защитного гравийного слоя

При этом гравий не только защищает слой теплоизоляции от механических повреждений, он также служит грузом, который удерживает теплоизоляционный слой от всплывания.

Пошаговая стратегия домового строительства. Шаг 6. Отделка

Кирпичные стены, выложенные из качественного кирпича и с соблюдением правил кладки, не требуют дополнительной отделки. Но такой дом ничем не выделяется из ряда похожих, однообразных и потому скучных. Чтобы он стал если не шедевром архитектуры, то хотя приобрел свою индивидуальность, прибегают различным приемам наружной отделки фасадов. Добиться этого можно с помощью различных приемов, например выразительность зданию придают разнообразные узорчатые или рельефные рисунки, придуманные заранее, орнаменты, пояски, пилястры и другие архитектурные элементы. Рассмотрим некоторые из них.

Декоративная кладка

Кладка, которая представляет собой строгий геометрический рисунок, называется декоративной. Она выполняется так же, как и обычная, но каменщику в процессе работы приходится постоянно менять размеры, цвет кирпичей, их месторасположение и др. Для декоративной отделки кирпичи сортируют по размеру, цвету и т. п.

В зависимости от того, как будут располагаться тычковые и ложковые ряды, выделяют различные виды декоративной кладки.

Готическая кладка – это чередование ложков и тычков (рис. 116).

Готическая кладка

Рис. 116. Готическая кладка

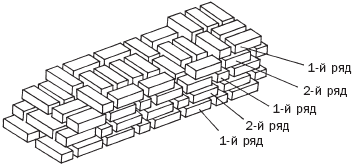

При строгом соблюдении горизонтальности верстовых рядов и выполнении ровных швов кладка оказывается не только прочной, но и эффектной. Крестовая кладка является разновидностью готической, но отличается от нее тем, что 1 тычковый ряд чередуется с 2 ложковыми (рис. 117).

Крестовая кладка

Рис. 117. Крестовая кладка

При кладке необходимо четко выполнять следующее условие: вертикальный шов между ложковыми кирпичами должен приходиться точно на середину лежащих ниже тычковых рядов. Малейшее смещение не только испортит весь вид, но и ослабит прочностные качества кладки.

Облицовка

Если кладка не отличается никакими внешними особенностями, ее можно облицевать керамической плиткой, природным камнем и т. п. При этом нужно учитывать, что облицовка уже воздвигнутых стен часто приводит к тому, что используемый материал со временем отпадает, придавая дому отнюдь не привлекательный вид.

Способы облицовки и крепления керамических плит должны предусматриваться проектом, а не придумываться наспех, когда становится понятно, что добавление каких-либо архитектурных деталей просто необходимо. Чтобы кладка и облицовка дали прочное соединение, необходимо при перевязке швов соблюдать следующие условия:

1) для кирпичной кладки: 1 тычковый ряд должен повторяться не реже чем через 6 рядов кладки;

2) для облицовки: 1 тычковый ряд должен приходиться не более чем на 3 ряда кладки.

Тычковые ряды могут как укладываться отдельными рядами, так и чередоваться с ложковыми. Этот порядок кладки соблюдается независимо от того, из каких камней и кирпичей (полно– или пустотелых) она выполняется.

Кирпичная облицовка начинается после того, как кирпич будет рассортирован по цвету и форме. Главная ее особенность заключается в том, что со временем она становится только красивее и солиднее. К тому же используемый фасадный кирпич не требует особенного ухода (он хорошо переносит перепады температур, не горит, не поражается грибами и насекомыми).

Кладку осуществляют по многорядной системе перевязки швов. Особенностью кладки, характерной для последнего времени, является то, что используют одновременно разные виды кирпича, что придает дому еще большую декоративность. При этом обязательным условием является совпадение рисунка и швов. Помимо геометрических узоров, можно выложить и стилизованные изображения предметов и животных, для чего используют шаблоны, предварительно выложив рисунок на земле. В качестве облицовочного можно использовать силикатный кирпич, который может быть не только белым, но и розоватым, зеленоватым или сероватым, что достигается введением в его состав оксидов железа или других компонентов. Его применение позволяет осуществить фасонную кладку. Кроме того, современная промышленность выпускает фасонный кирпич, с помощью которого дому можно придать оригинальный и неповторимый вид (рис. 118).

Декоративная отделка фасонным кирпичом

Рис. 118. Декоративная отделка фасонным кирпичом

Способы кладки в фасадной облицовке разнообразны: кирпичи кладут по горизонтали, вертикали, под углом к плоскости стены или на ребро. Особую выразительность стене придает игра света и тени (рис. 119). Выдвигая кирпич вперед, образуют пояски, карнизы и др.

Облицовка натуральными и искусственными камнями. Этот материал может составить конкуренцию любой декоративной отделке, так как отличается разнообразной текстурой, фактурой и богатой палитрой. При этом эффект может основываться на различных видах обработки камня. Например, полированная поверхность усиливает цветовую насыщенность и выявляет особенности текстуры. Она неплохо сочетается с колотым камнем.

Точечная обработка выявляет структурные особенности камня. Мрамор и гранит, отличающиеся красивым рисунком, после распиловки можно выложить в виде мозаики. Правда, использование мрамора несколько проблематично вследствие его немалой цены. Кроме того, он может изменять цвет и покрываться потеками. В этом отношении гранит предпочтительнее.

Рельефная кладка

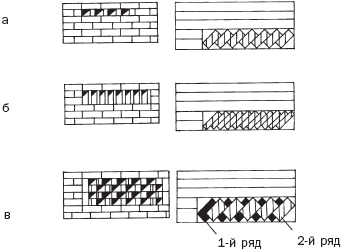

Рис. 119. Рельефная кладка: а – пояс из кирпичей, уложенных под углом; б – пояс из кирпичей, уложенных на ребро под углом; в – пояс из кирпичей, укладываемых под фиксированным углом

Вместо натурального камня можно использовать керамику, которая отличается не только приемлемой ценой, но и дает простор фантазии дизайнера.

Инновация! Современными отделочными материалами являются керамогранит и эколит. Керамогранит – это плитка, которая имитирует природный гранит. Основные положительные свойства этого материала: высочайшая твердость (этого добиваются в результате обжига при температуре 1250° С), калиброванность, однородность цвета отдельно взятых партий и крупные размеры, благодаря которым керамогранит применяют для «вентилируемых» фасадов.
