Мансардные крыши

Рис. 101. Мансардные крыши: а, б – одноуровневая при двухскатной крыше; в – одноуровневая при ломаной крыше; г – одноуровневая с выносными консолями; д – двухуровневая со смещенным шипом опирания

Конструкции мансард

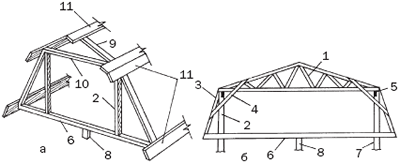

Рис. 102. Конструкции мансард: а – в ломаной крыше пролетом не более 6 м; б – рамная конструкция с пролетом 6–12 м; 1 – треугольная ферма; 2 – стойка; 3 – подкосы стоек; 4 – подкосы рамы; 5 – прогон; 6 – балки перекрытия; 7 – наружные стены; 8 – внутренние стены; 9 – стропила; 10 – ригель; 11 – обрешетка

Оригинально устроены и окна мансардного этажа (рис. 103). Иногда их устраивают в виде отдушин, то есть они совмещают функции освещения и вентиляции чердачного помещения.

Окна для освещения мансардных этажей

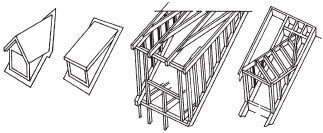

Рис. 103. Окна для освещения мансардных этажей

Обрешетка

На стропила набивают обрешетку, представляющую собой настил, который является основанием для кровли и обеспечивает ее жесткость (рис. 104).

Обрешетка из брусков

Рис. 104. Обрешетка из брусков: 1 – стропильная ферма; 2 – обрешетка; 3 – подкос

В передаче нагрузки прослеживается следующая последовательность: обрешетка воспринимает нагрузку от кровли, передает ее стропилам, а те, в свою очередь, направляют тяжесть крыши на несущие стены, опирающиеся на фундамент. Обрешетка бывает сплошной (расстояние между брусками не превышает 1 см) и разреженной. Сплошная обрешетка состоит из 2 слоев, набиваемых один на другой. 1-й слой представляет собой разреженную обрешетку, а 2-й состоит из досок, плотно уложенных под углом 45° относительно 1-го слоя. Сплошная обрешетка необходима для таких кровельных материалов, как мягкая кровля, металлочерепица, мягкая черепица и др. Разреженная обрешетка предназначена для стальной кровли, цементно-песчаной черепицы и др. На коньке, ребрах, ендовах, разжелобках и по карнизным свесам всегда выполняют сплошную обрешетку. Обрешеточные бруски прибивают к стропилам гвоздями, длина которых равна толщине 2 брусьев. Чаще всего для обрешетки используют древесину хвойных пород. Расстояние между брусками обрешетки составляет 50 х 50 или 60 х 60 мм. В последние годы строительная индустрия несколько приблизилась к индивидуальным застройщикам и предлагает готовые стропильные конструкции из дерева, металла и железобетона. Их нужно только собрать и наложить обрешетку. Фермы стропильных конструкций предусмотрены для всех видов крыш (рис. 105).

Конструкции ферм

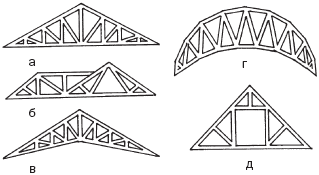

Рис. 105. Конструкции ферм: а – двускатная; б – ферма со сложной формой верхнего пояса; в – ферма-ножницы; г – сводчатая; д – мансардная

Кровля

Чтобы правильно выбрать кровельный материал, необходимо учесть уклон крыши, конструкцию дома и его архитектурные особенности. Не последнее место в этом ряду занимает материальное состояние застройщика. Выбор же материалов достаточно широк. Кровельные материалы делятся на:

1) силикатные (асбоцементные листы глиняная и глиняно-песчаная черепица;

2) органические (битуминозные, полимерные материалы, дегтевые, из древесины);

3) металлические (листовая оцинкованная и неоцинкованная сталь).

Размеры некоторых видов листовых кровельных материалов приведены в табл. 25.

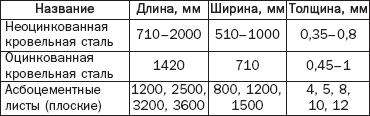

Таблица 25. Размеры некоторых листовых кровельных материалов

Размеры некоторых листовых кровельных материалов

Помимо листов, выпускаются желобчатые элементы для конька и ребер крыши. В настоящее время довольно широко распространенными являются глиняная и цементно-песчаная черепица.

Черепица классифицируется как по форме, так и по характеру соединения. По форме различаются:

1) ленточная черепица с загнутым краем;

2) ленточная черепица с двойным загнутым краем («противень» и «бобровый хвост»).

По характеру соединения выделяют следующие ее виды:

1) простая, у которой 1 ребро цепляется за желоб;

2) сложная, зацепляющаяся 2 и более ребрами.

Основу многих покровных битумных гидроизоляционных материалов составляют кровельный картон, стеклоткани и алюминиевая фольга.

К покровным материалам на картонной основе относятся рубероид с мелкой, чешуйчатой, крупнозернистой посыпкой, стеклорубероид, изол, толь с крупнозернистой песчаной посыпкой и дегтебитумные полотна.

В качестве кровельного и гидроизоляционного покрытия применяют армобитэп, выполненный на стекловолокнистой основе (стеклохолст, стеклоткань, стеклосетка). Из беспокровных рулонных материалов можно назвать пергамин, изготовленный из кровельного картона с пропиткой из битума, толь-кожу (пароизоляционный подкладочный материал) и гидроизол.

Мы перечислили традиционные кровельные материалы, но поскольку промышленность развивается, появляются новые материалы, разрабатываются новые технологии, часто основанные на давно известных материалах. Давно известные и неплохо зарекомендовавшие себя кровельные материалы вытесняются другими разработками. Остановимся на некоторых из них.

Ондулин – волнистые кровельные листы длиной 2000 мм, шириной 950 мм и массой 5,7 кг. Имеются разные цвета – красный, черный, зеленый и коричневый. В комплекте прилагаются гвозди и коньковые элементы. Срок службы – 15 лет.

Бардолин представляет собой эластичную полосную битумную черепицу, которая армирована стекловолокном и покрыта минеральным гранулятом. Срок службы – 20 лет.

Ондустил – металлочерепица, покрытая минеральным гранулятом, благодаря которому возникает эффект объемной черепичной кровли. Обладает высокими эксплуатационными характеристиками, прекрасными шумоизоляционными и пожаростойкими качествами.

Ондура – листовой материал, разработанный из целлюлозного картона и битума, покрытый снаружи особыми красками. При монтаже применяется гидроизоляция. Срок эксплуатации – 25–30 лет.

Монофлекс – битумно-полимерный материал (морозостойкость – до –50° С, теплостойкость – до 100° С при сохранении пластичности и гибкости). Материал обладает многослойной структурой и изготавливается на основе эластомера СБС. Поверхность покрыта керамической крошкой, придающей материалу декоративный вид.

Разновидности монофлекса – покрытия с внешним слоем из инертной меди или алюминия – характеризуются повышенной теплостойкостью (до 115° С) и долговечностью (до 30 лет).

Поликров – полимерно-наливная композиция, состоящая из рулонной основы, армированной стеклотканью, и верхнего наливного слоя, который позволяет выполнять бесшовное наливное покрытие. Обладает различными цветовыми оттенками. При эксплуатации обновляется только верхний слой, который не теряет своих свойств в течение 25 лет.

Изготовленная на современном оборудовании керамическая черепица обрела новые качества. Срок эксплуатации составляет 100 лет. Это экологически чистый материал, отличающийся декоративностью.

Помимо гончарной, налажен выпуск и бетонной черепицы, выполненной с применением пресс-прокатной технологии. Имеется несколько ее разновидностей – римская, венская, альпийская. Она более легкая, чем традиционная черепица, но менее долговечная. Бывает коричневого и красного цветов. Цементно-песчаная черепица отличается морозоустойчивостью и водонепроницаемостью, а также она защищена акриловым покрытием. Металлочерепица импортного производства представляет собой листы из оцинкованной стали, покрытые полимером (пластизолом, полиэстером, поливинилхлоридом) и имитирующие черепицу.

Мягкая черепица – плитки разного цвета прямоугольной или шестиугольной формы. Производится она следующим способом: на стекловолокнистую основу наносится битум, а сверху – минеральная присыпка. Это современный рулонный материал длиной 1 м, шириной 300–350 мм и толщиной 3–4 мм. Под нее укладывается сплошной настил, к которому материал крепится гвоздями и самоклеющимся слоем. Требует прокладки водоизоляционного слоя. Традиционно в отечественно строительной индустрии и частном домостроении в качестве кровельного материала использовали шифер, оцинкованную или черную сталь, реже – черепицу. При этом такая кровля требовала определенного ухода. Например, стальную крышу (оцинкованную примерно через 8–10 лет) приходилось красить, чтобы продлить срок ее службы. Шиферная крыша трескалась, что снижало качество покрытия. Черепица под воздействием отрицательных внешних факторов теряла свои качества. Поскольку читателям известно достаточно об этих материалах, мы позволили себе основное внимание уделить тем разработкам, которые появились в 1990-х гг., то есть современным и более функциональным, хотя и здесь мы отнюдь не претендуем на полноту охвата.
