Проектирование деревянного дома из оцилиндрованного бревна

Возведение любого строения, в том числе и жилого дома, должно начинаться с разработки проекта. Грамотно выполненный проект позволяет сэкономить около 30% средств. В этом нуждается и дом из оцилиндрованного бревна, поскольку детали изготавливаются в условиях производства и любая допущенная ошибка приведет в невозможности сборки дома.

В проект входят следующие документы:

  • пояснительная записка;
  • план фундамента;
  • планы этажей;
  • фасад с представленным цветовым решением;
  • поперечные и продольные разрезы.

Необходимые параметры оцилиндрованного бревна

Основные требования к качеству изделия:

1) для изготовления сруба должны быть использованы деревья одной породы (хотя допускаются и варианты, например комбинируются сосна и ель или бревна с разными свойствами должны укладываться на разных уровнях);

2) в качестве исходного материала используются бревна естественной влажности (применение сухостоя запрещено);

3) наличие гнили и дефектов недопустимо;

4) отклонение диаметра (D) изделия более чем на 5 мм от номинального нежелательно (данный параметр проверяется с помощью кронциркуля по всей длине) (рис. 87);

Контрольные замеры диаметра

Рис. 87. Контрольные замеры диаметра

5) отклонение продольных размеров (L) более чем на 5 мм от заявленных не допускается. Контроль проводится с помощью шаблона (C) из полубревна необходимого размера с осевой отметкой (рис. 88);

Контроль изделия с помощью шаблона

Рис. 88. Контроль изделия с помощью шаблона

6) кривизна изделия со стрелой прогиба (H) больше 0,5% от длины изделия нежелательна, что контролируется с помощью шнура и линейки на поверхности изделия, по всей окружности (рис. 89);

Измерения стрелы прогиба кривизны

Рис. 89. Измерения стрелы прогиба кривизны

7) нарушение продольной геометрии изделия (винт), ребра теплового замка (Q) должны находиться в одной плоскости. Чтобы проверить наличие или отсутствие отклонений изделие помещают на ровную поверхность тепловым замком вниз, линейкой измеряют зазоры (G) между ребрами замка и поверхностью, на которую положили изделие. Величина зазора должна составлять 3 мм (см. рис. 87, 89);

8) ширина теплового замка равна радиусу изделия (R). Допустимое отклонение составляет не более 5 мм. Замеры проводятся у каждого изделия по всей длине теплового замка (см. рис. 87);

9) радиус дуги теплового замка (R1) равен радиусу (R) изделия (см. рис. 87);

10) глубина теплового замка может иметь отклонение не более 5 мм по всей длине изделия;

11) радиус окружности обработанной поверхности чашек (R2) равен радиусу изделия (R). Проверка осуществляется с помощью шаблона, зазор – не более 5 мм;

12) оси чашек (X) должны перекрещиваться с продольной осью бревна (Y) под углом 90°. Возможное отклонение составляет не более 1°, что контролируется с помощью транспортира;

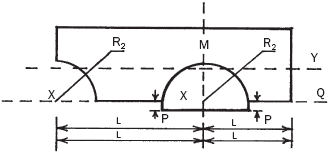

13) оси чашек (X) должны быть параллельны плоскости, образуемой ребрами теплового замка (Q). Шаблоном (полубревно необходимого диаметра и линейка) замеряют расстояние от его поверхности до одного из ребер теплового замка (P) в 4 угловых точках каждой чашки. Результаты должны быть одинаковыми. Допустимое отклонение – не более 2 мм;

14) остаток изделия над чашкой (M) – не более чем на 5 мм меньше радиуса, что контролируется с помощью циркуля;

15) каждое изделие снабжается маркировкой, которая наносится несмываемой краской;

16) все партии снабжаются отгрузочной спецификацией с указанием наименования партии, маркировки, количества и общего объема.

Сборка сруба из оцилиндрованного бревна

Деревянный дом, как и другие, начинается с укладки фундамента. Стены в этом случае оказывают на фундамент сравнительно небольшую нагрузку – от 40 до 120 кН. Мелкозаглубленный ленточный фундамент будет оптимальным решением для деревянного сруба, тем более что его сооружение сократит расходы примерно в 2 раза. Междуэтажные перекрытия также должны быть деревянными. В качестве балок обычно применяют бревна. Чтобы не возникал так называемый эффект мембраны, в зависимости от расстояния между балками и ширины пролета определяется сечение балок (табл. 22).

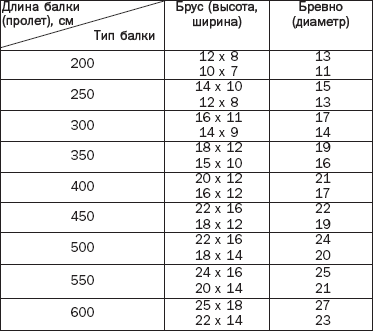

Таблица 22. Сечение балок перекрытий

Сечение балок перекрытий

Примечание. С помощью таблицы можно определить минимальное сечение балок для пролетов 2–6 м. Приведенные данные применимы к большинству малоэтажных зданий. Если расстояние между балками составляет более 1 м, нужно руководствоваться нижним значением той же строки. Величина пролета равна расстоянию между внутренними плоскостями противоположных несущих плюс 20 см. При отсутствии брусьев с указанным сечением их заменяют сбитыми досками (брус размером 14 х 10 см равен 2 доскам размером 14 х 5см).

Наступил последний этап строительства дома – устройство крыши. Хотим предостеречь вас от часто допускаемой ошибки, которая заключается в жестком соединении стропильных ферм с коньковыми и средними прогонами, которые вместе с фронтонами образуют единую конструкцию. Во время осадки фронтонов:

1) верхняя часть (и конек тоже) может сместиться вниз на 25–35 см;

2) угол соединения стропильных ног в коньке возрастет, следовательно, коньковая вязка нарушается;

3) стропила сместятся примерно на 10–20 см, в результате чего карнизная вязка нарушится;

4) ригеля, которые поддерживают крышу, начнут тянуть ее вниз;

5) во фронтонах могут появиться щели.

Чтобы не допустить таких осложнений, мансардный этаж или только фронтоны следует выполнить в виде каркаса, который, будучи обшитым блокхаузом, будет имитировать бревна.

Рубленые стены

Для сруба лучше всего подходят прямые стволы деревьев лиственных или хвойных пород, имеющие сбег не более 1 см на 1 м длины. Толщина бревен зависит от минимальных зимних температур воздуха. Чем она ниже, тем больше толщина бревен: до –30° С – 22–26 см, ниже –35° С – 24–36 см.

Длина бревен зависит от габаритов и планировки дома с учетом необходимых припусков. В процессе естественной сушки древесина деформируется. При влажности 15% ее продольные размеры уменьшаются на 0,1%, а поперечные – на 3–6%.

Бревенчатые стены (рис. 90) рубят непосредственно рядом с местом установки, затем укладывают их «насухо», то есть без пакли, и оставляют примерно на 6–9 месяцев, в течение которых их влажность снизится примерно в 3–5 раз.

Бревенчатая стена

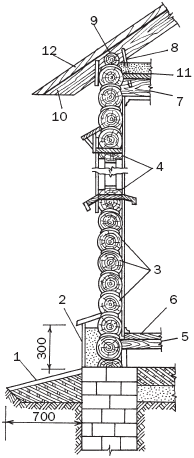

Рис. 90. Бревенчатая стена: 1 – отмостка; 2 – цоколь-завалинка; 3 – брвенчатый сруб; 4 – оконный проем; 5 – черный пол; 6 – чистый пол; 7 – балка перекрытия; 8 – скоба; 9 – мауэрлат; 10 – стропильная нога; 11 – засыпка; 12 – кровля

После этого бревна маркируют, сруб раскатывают и возводят на соответствующем фундаменте с применением пакли. Швы между бревнами нуждаются в двукратном конопачении – при сборке и после окончательной усушки и усадки (через 1–1,5 года).

Ряд бревен, которые образуют периметр дома, называется венцом. Он представляет собой прямоугольную конструкцию, которая состоит из бревен, уложенных под углом 90° друг к другу. Устройство сруба начинается с укладки 1-го окладного венца. На него специально отбирают более толстые бревна, отесанные на 2 канта – с нижней и внутренней сторон. Чтобы выполнить кант, по отвесу на торцах бревна чертят вертикальные линии, обозначающие его плоскость. Затем закрепляют шнур и очерчивают его положение на поверхности бревна. То же самое проделывают с другой линией, после чего с закрепленного бревна стесывают кант. Так как бревна в продольных и поперечных стенах смещены на половину своей высоты, под 1-й венец на противоположных стенах подкладывают брусья или пластины. Можно также предусмотреть и разновысокий цоколь. Если окладной венец обтесывают на 2 канта (один с внутренней стороны, другой – с той, которой бревно ляжет на фундамент), то бревна для стен имеют 1 кант (только с внутренней стороны). Для большей плотности и устойчивости его ширину делают не менее 15 см.

Окладной венец кладут по уровню, соблюдая горизонтальность поверхности. 2-й венец сплачивают с ним в паз, который выбирают с нижней стороны каждого бревна. Его ширина различна, она зависит от климатических условий и варьирует в пределах от 13 до 15 см. Форма паза также играет важную роль. Удачная форма – полуокружность, наихудшая – треугольник.
