Кладка перемычек

Часть стены, которая предназначена для установки окон и дверей в кирпичной кладке, называется перемычкой. Выбор того или иного ее варианта зависит от того, передается ли нагрузка от перекрытий на стену непосредственно над проемом или нет. В первом случае применяют сборные железобетонные перемычки, которые различаются длиной, несущей способностью и т. д. Во втором случае для перекрытия проема высотой не более 2 м используют как железобетонные ненесущие перемычки, так и кирпичную кладку, устраивая лучковые, рядовые, клинчатые или арочные перемычки (рис. 45). Для этого применяют растворы повышенной прочности (марка раствора для перемычки должна быть на порядок выше, чем при кладке основной стены), предусматривая закладку арматурных стержней, с помощью которых будет поддерживаться нижний ряд кирпичей.

Виды перемычек

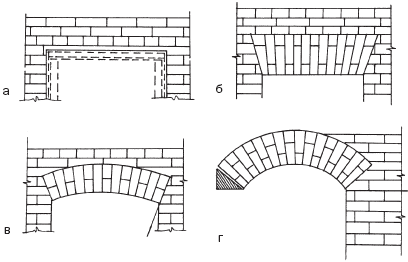

Рис. 45. Виды перемычек: а – рядовая; б – клинчатая; в – лучковая; г – лучковая арочная

Выбор формы перемычки зависит от архитектурного решения здания.

Для перекрытия 3–4-метровых пролетов устраивают арочные перекрытия, которые называются сводами.

Независимо от формы перекрытия, выкладывая перемычки, все швы полностью заполняют раствором, поскольку необходимо учитывать, что кладка такого рода работает не только на сжатие, но и на изгиб. В случае недостаточного заполнения вертикальных и продольных швов под воздействием нагрузки кирпичи сдвигаются, а в результате этого кладка разрушается.

Рядовые перемычки выкладывают только из отборного целого кирпича, придерживаясь правил перевязки для обычной кладки и соблюдая горизонтальность рядов. Высота рядовой перемычки может составлять 4–6 рядов кладки, а длина должна быть на 50 см больше ширины проема. Под нижним рядом кирпича следует уложить, как минимум, 3 металлических стержня (диаметром 6 мм), которые накрывают раствором слоем 2–3 мм. Это необходимо для того, чтобы основные растягивающие усилия, неизбежные в кладке, падали на арматуру. Концы стержней заходят за грани проема на 20–25 см и закрепляются вокруг кирпича. Рядовые перемычки устраивают, используя временную опалубку из досок толщиной 40–50 мм, по которой расстилают раствор для введения арматурных стержней. Опалубка лежит на кирпичах, которые выпускаются из кладки и срубаются после удаления опалубки.

При ширине проема больше 1,5 м опалубка дополнительно опирается на стойку или кружала, выполненные из досок, которые поставлены на ребро (рис. 46).

Кружало

Рис. 46. Кружало

Клинчатые и луковичные перемычки выкладывают из керамического кирпича, образуя клинообразные швы. Толщина швов в низу перемычки составляет не менее 5 мм, вверху – не более 25 мм. При пролетах более 2 м эти разновидности перемычек не выкладываются. Кладку осуществляют поперечными рядами, которые должны опираться на опалубку, поддерживаемую кружалами. Работа выполняется следующим образом: стену поднимают до уровня перемычки, выкладывая при этом из подтесанного кирпича пяту (так называется опорная часть перемычки). С помощью шаблона (рис. 47) определяют направление опорной плоскости.

Шаблон для разметки пяты

Рис. 47. Шаблон для разметки пяты: 1 – пята; 2 – шаблон пяты; 3 – обратный шаблон пяты; R – радиус пяты

Далее на опалубке необходимо разметить ряды кладки с учетом того, что их количество должно быть нечетным (толщина шва принимается в расчет), причем считаются они не по вертикали, а по горизонтали. Центральный нечетный ряд является замковым и находится в центре перемычки в вертикальном положении.

Кладку осуществляют равномерно и одновременно с 2 сторон от основания (пяты) к замку так, чтобы в нем она заклинивалась центральным нечетным кирпичом.

Арочные перемычки, арки и своды выкладываются таким же образом, как и клинчатые. При этом необходимо следить, чтобы швы между рядами были располагались строго под углом 90° к кривой линии, которая одновременно является нижней поверхностью арки и наружной поверхностью кладки. Швы должны иметь клинчатую форму, то есть сужаясь книзу и расширяясь кверху, что соответствует 1-му правилу разрезки кладки, поскольку в арках и сводах усилие под действием оказываемой нагрузки изменяет свое направление: оно действует по касательной к кривой арке. При этом постели рядов становятся перпендикулярными к направлению векторов давления.

В ходе кладки необходимо контролировать направление радиальных швов, что проверяют с помощью шнура, который закрепляют в центре арки, и правильность укладки каждого ряда, используя тот же шнур и шаблон-угольник, сторона которого выполнена с очертанием, повторяющим кривизну арки.

Чтобы опалубка в момент ее удаления равномерно опустилась, кружала подпирают клиньями, ослабление которых обеспечивает опускание опалубки.

Сроки выдерживания перемычек на опалубке зависят от температуры воздуха, марки раствора и представлены в табл. 15.

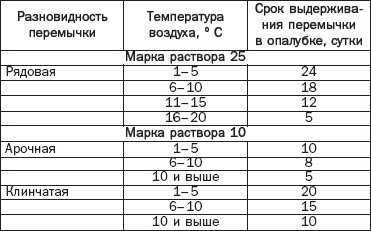

Таблица 15. Сроки выдерживания перемычек на опалубке

Сроки выдерживания перемычек на опалубке

Кладка карниза

Выступающие элементы стены (карнизы, пояски и др.) выкладываются с напуском рядов кладки (рис. 48).

Кладка карниза с напуском

Рис. 48. Кладка карниза с напуском

Общий вынос карниза не должен быть больше половины толщины стены, при этом каждый напуск может выдвигаться не более чем на треть длины кирпича.

Если вынос кирпичного карниза превышает половину толщины стены, тогда разрабатывается специальная конструкция, используется раствор марки от 25, а кладку сочетают с армированием.

В том случае, если стены возводятся облегченного кирпича (пористого, пустотелого и др.), для карниза используют полнотелый тесаный либо профильный кирпич.

Инновация! Разработка недавнего времени – так называемые замковые блоки (рис. 49, 50), которые изготавливают в многоместных формах в виде кассет.

Замковые блоки

Рис. 49. Замковые блоки

Конструктивные особенности

Рис. 50. Конструктивные особенности

Их конструкция отличается оригинальностью, многофункциональностью (разработаны 23 типоразмера) и высокой точностью. Благодаря этим свойствам несущие и самонесущие стены воздвигаются без раствора, поскольку блоки, подобно детскому конструктору, укладываются в соответствии с имеющимися выступами и пазами в обеих плоскостях (вертикальной и горизонтальной). Конструкция блока такова, что в нем имеется по 2 горизонтальных и вертикальных направляющих паза, на которые наносится строительный герметик. Поэтому герметичность кладки обеспечена наружным и внутренним поясами уплотнения.

Во время укладки блоки соединяются в замок, для чего на каждой постельной поверхности блока предусмотрены 2 выемки и 2 выступа, расположенные симметрично. При выкладывании стен с перевязкой блок верхнего ряда перекрывает 2 смежных блока нижнего ряда. При этом оба выступа следующего блока совмещаются с выемками 2 смежных блоков нижнего ряда, причем этот принцип сохраняется независимо от того, выкладываете вы стену или угол здания.

Каждый блок имеет 2 пустоты конической формы, которые симметрично располагаются в основании выемки. При кладке они совмещаются, в результате чего возникают герметичные воздушные прослойки, которые наполняются утеплителями, и тогда стены могут поддерживать комфортные температурные условия внутри помещения.

Этим достоинства новой технологии не исчерпывается. При возведении зданий в условиях повышенной сейсмической опасности (более 7 баллов по шкале Рихтера) или зонах со сложными геологическими условиями пустоты блоков заполняются монолитными железобетонными сердечниками, сопрягающимися с монолитными сей-смопоясами. Благодаря этому сейсмическая устойчивость здания повышается до 10 баллов по шкале Рихтера.

Кроме того, данная технология такова, что дает возможность создавать блоки, отличающиеся лицевой поверхностью, которая может быть гладкой, рельефной, с цветными слоями, имитирующими туф, мрамор, рваный камень и т. п. И еще один нюанс: по периметру лицевой поверхности проходит окантовка в виде фаски. Это делает стену из блока интересной в плане архитектуры и очень декоративной.

И последнее: геометрически выверенная форма позволяет блокам центрироваться и фиксироваться автоматически, что дает несколько плюсов в работе:

  • нет необходимости в причалках;
  • не требуется контроль вертикальности стены;
  • герметик легко наносится;
  • трудоемкость снижается;
  • кладка стены доступна даже неспециалисту. Технология основана на использовании местного сырья. Блок с термовкладышем имеет ширину 400 мм и заменяет 32 кирпича в кладке с раствором и качественным утеплителем. При этом нагрузка на 1 пог. м фундамента в 4 раза меньше по сравнению с обычной кирпичной кладкой.

Для обеспечения нормальной теплоизоляции толщина кирпичных стен в районах Центральной России должна быть не менее 64 см, что равняется 2,5 кирпича. Это достаточно тяжелые стены, которые создают большую нагрузку на фундамент и требуют его усиления, что неизбежно влечет за собой финансовые и трудовые расходы. В связи с этим в настоящее время строительные разработки направлены на уменьшение толщины с одновременным повышением теплозащитных свойств стен. Кладка из полнотелого кирпича станет намного экономичнее, если осуществлять ее таким образом, чтобы образовывались замкнутые воздушные прослойки, имеющие ширину около 5–7 см. Применение данной технологии обеспечивает:

  • снижение расхода кирпича на единицу объема стены;
  • повышение теплотехнических свойств стен;
  • уменьшение толщины стен без изменения теплоизоляционной способности;
  • экономию средств и труда.
