Таким образом, примыкание внутренних, наружных и угловых стен выполняют с помощью особых кладок, подготовки пазов в них и закладки металлической арматуры. Благодаря этим мерам надежность сцепления значительно увеличивается.

Если кладку наружных стен осуществляют керамическим кирпичом, а внутренних стен – утолщенным (88 мм), то внутренние и наружные стены перевязывают через каждые 3 ряда утолщенных кирпичей.

Иногда после выполнения наружных стен возводят внутренние тонкие стены. Для этого в капитальной наружной стене оставляют паз, в который и вставляют тонкую стену. Возможен и другой вариант, когда в наружной стене не устраивают паз, а закладывают в нее арматуру, чтобы впоследствии осуществить связь с примыкающей стеной.

Кладка с применением однорядной перевязки

Если толщина стен равна 1 1/2 и 2 1/2, 1-й ряд наружной версты укладывают тычками, а внутренней версты – ложками (рис. 41).

При толщине стен в 2 кирпича 1-й ряд кладут тычками по ширине. Забутку выкладывают тычками во всех рядах. В начале стены кладут трехчетвертки, чтобы обеспечить вертикальное ограничение стены.

Для получения прямых углов 1-й ряд одной стены укладывают до наружной поверхности 2-й стены, при этом 1-й ряд 2-й стены – до 1-го ряда 1-й стены. Во 2-м ряду соблюдают обратную последовательность. Ряд, укладываемый до лицевой поверхности другой стены, завершают продольно уложенными трехчетвертками.

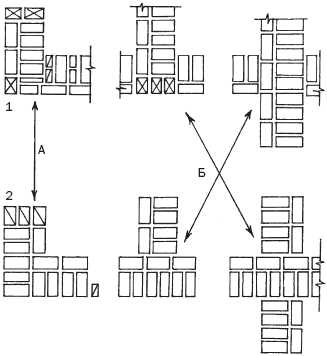

Кладка при однорядной перевязке

Рис. 41. Кладка при однорядной перевязке: 1 – 1-й ряд кладки; 2 – 2-й ряд кладки; А – угловые кладки; Б – кладки в местах примыкания стен

Чтобы осуществить перевязку, наружные ложковые ряды пропускают, а наружные тычковые – примыкают. 1-й ряд примыкающей стены пропускают через основную стену и завершают трехчетвертками. Допустимо попеременное пропускание рядов возводимых стен одного через другой.

Кладка с применением многорядной перевязки

Первый ряд укладывают тычками (рис. 42). Если толщина стены равна 2 кирпичам, то во 2-м ряду внутренняя и наружная версты ложковые, а забутка, как и при однорядной кладке, – тычковая.

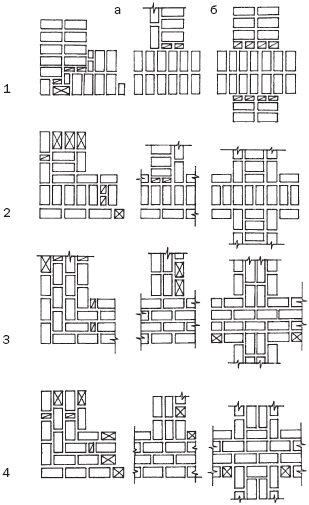

Многорядная перевязка стен

Рис. 42. Многорядная перевязка стен: а – угловой участок; б – участки сопряжения стен; 1 – 1-й ряд; 2 – 2-й ряд; 3 – 3-й и 5-й ряды; 4 – 4-й и 6-й ряды кладки

В том случае, если толщина стен кратна нечетному количеству кирпичей, то первый внутренний ряд выкладывается ложками, 2-й наружный ряд – ложками, внутренний – тычками, очередные 3–6 рядов – ложками с выполнением перевязки вертикальных поперечных швов на половину кирпича.

Кладка прямых углов стен

Прямой угол начинают, укладывая ложком в наружную версту сопрягаемой стены 2 трехчетверток. Промежутки, образующиеся между тычковыми кирпичами и трехчетвертками, закладывают неполномерным кирпичом (четвертками). Тычковые ряды основной стены, выполняя пересечение и примыкание стен, сдвигают на четверть кирпича относительно лицевой поверхности другой стены, укладывая четвертки. Далее на половину или четверть кирпича перевязывают ложковыми рядами тычковые ряды обеих стен. В результате ряды кладки стен не проходят сквозь друг друга (что характерно для однорядной системы перевязки), а вставляются в кладку основной стены на половину кирпича.

Кладка стен с пилястрами

Пилястрой называют плоский вертикальный прямоугольный выступ на стене, основное назначение которого – членение поверхности стены.

Выкладывая пилястру, ширина которой составляет от 4 кирпичей, можно использовать как однорядную, так и многорядную систему перевязки. При ширине менее 4 кирпичей, например 3 1/2, прибегают к трехрядной системе перевязки, как для столбов. В соответствии с размером пилястры для перевязки ее с основной стеной берут либо целые кирпичи, либо неполномерные, при этом применяют приемы, предлагаемые для осуществления примыканий (пересечений) стен.

Кладка стен с нишей

Иногда для размещения, например, радиаторов отопления или других нужд в стене устраивают ниши. В этом случае кладку ведут, используя те же приемы перевязки, которые характерны для сплошных стен. При сооружении ниши в нужном месте прерывают внутреннюю версту, а в углах, чтобы связать их со стеной, кладут неполномерные или тычковые кирпичи.

Кладка стен с вентиляционными и дымоходными каналами

Предусмотренную проектом систему дымоходов и вентиляции совмещают с кладкой стен. Обычно они располагаются во внутренних стенах и в зависимости от толщины стены выкладываются в 1 ряд (при толщине стены 380 мм) или 2 ряда (при толщине стены 640 мм). Сечение каналов также различно: вентиляционных – 140 х 140 мм, то есть 1/4 х 1/4, дымовых – 270 х 140 мм, то есть 1 кирпич х 1/2 кирпича или 270 х 270 мм (1 х 1 кирпич).

В кирпичных и бетонных (из пусто– и полнотелых блоков) стенах дымоходные и вентиляционные каналы устраивают из керамического полнотелого кирпича, осуществляя его перевязку с кладкой стены. Канал должен иметь стенки толщиной не менее половины кирпича и перегородки между каналами толщиной в четверть кирпича.

Каналы в стенах выкладывают вертикальными, но при этом допустимо делать отводы (причем расстояние не должно превышать 1 м) под углом не менее 60° к горизонту. При этом сечения канала отвода и основного вертикального должны совпадать. Для кладки наклонных участков используют как целые кирпичи, так и отесанные под определенным углом. На рис. 43 представлены схемы выкладывания каналов.

Что касается раствора, для дымовых и вентиляционных каналов применяют ту же марку, что и для внутренних стен (в малоэтажных домах можно использовать глиняно-песчаный раствор).

В тех местах, в которых дымовые каналы проходят недалеко от различных деревянных элементов дома (например, балок перекрытий), для усиления пожарной безопасности необходимо устроить разделку из негорючих материалов, например кирпича или асбеста, либо сделать стенки канала толще. В этих же местах следует предусмотреть такую же разделку между конструкциями дома и вентиляционными каналами, которые проходят рядом с дымовыми. При отсутствии системы защиты от возгорания разделка должна быть не менее 38 см, а при наличии подобной системы – не менее 25 см.

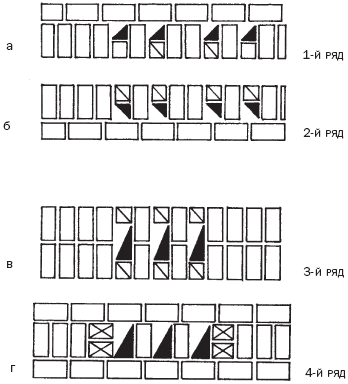

Каналы в стенах

Рис. 43. Каналы в стенах толщиной: а, б – в 1 1/2 кирпича; в, г – в 2 кирпича

Прежде чем приступить к выполнению каналов, подготавливают шаблон (доску с вырезами), который переводят на стену и с которым систематически сверяют возводимую конструкцию, так как при нарушении шаблона система вентиляции и дымоход будут функционировать неправильно или не работать вовсе, что отрицательным образом скажется на состоянии помещений.

Выкладывая стены, в каналы вставляют инвентарные буйки, которые представляют собой пустотелые коробки из досок. Сечения канала и буйка одинаковы, высота последнего равна 8–10 рядам кладки. Система буйков выполняет несколько функций: во-первых, препятствует искажению формы каналов, во-вторых, защищает их от засорения, в-третьих, при их применении швы заполняются равномернее. По мере возведения стен (через каждые 6–7 рядов кладки) буйки переставляют. При выкладывании каналов необходимо следить, чтобы швы кладки были хорошо заполнены, поэтому при перестановке их смачивают водой и затирают с помощью швабровки. Швабровка – это инструмент, предназначенный для очистки от раствора поверхностей, расположенных в труднодоступных местах. Благодаря такой процедуре поверхность кладки становится настолько гладкой, что практически не остается мест, на которые могла бы оседать сажа.

По окончании выкладывания каналов их проверяют, пропустив через них укрепленный на шнуре шар. Оптимальный его размер составляет 80–100 мм. Если канал окажется засоренным, на это укажет длина шнура.

Кладка каркасных стен

Кладка каркасных стен ничем не отличается от обычной кладки. Это относится и к системе перевязки, и к выполняемым приемам. Для крепления кладки к каркасу в швы закладывают металлические стержни, которые потом прикрепляют к закладным деталям каркаса.

Кладка столбиков под лаги

При устройстве на 1-м этаже дома дощатых полов необходимо предусмотреть их защиту от грунтовой сырости. Для этого между грунтом и полом сооружают подполье. Пол настилают на лаги, которые, в свою очередь, укладывают на столбики сечением 1 кирпич. Для этого не подходит силикатный кирпич или искусственный камень, поскольку их прочность в условиях повышенной влажности уменьшается.

Столбики можно установить на плотный грунт. Насыпной грунт не подойдет для этого, так как в случае его осыпания и осадки столбиков пол провиснет и потеряет устойчивость. Неплохо также будет положить бетонное основание. Столбики должны быть на 2 ряда кладки выше уровня грунта подполья.

Прежде чем приступить к работе, производят разметку тех мест, на которых будут устанавливаться столбики. При этом необходимо учесть следующий момент: крайние ряды столбиков, находящихся вдоль стен, устанавливаются вплотную к ним, а крайние столбики каждого ряда – с отступом в половину кирпича. При этом применяют однорядную перевязку. Верх столбиков выравнивается по уровню, так как возможные перекосы скажутся на горизонтальности пола.

Кладка столбов и простенков

Как уже было сказано, при возведении столбов применяют трехрядную систему перевязки, поскольку многорядная не обеспечивает необходимой монолитности и прочности. Однорядная система перевязки также не подходит, так как в процессе работы придется использовать большое количество трехчетверток, что невыгодно. Для кладки столбов используется целый кирпич и некоторое количество половинок. В 3 рядах по высоте разрешается совпадение наружных вертикальных швов. Тычковые ряды чередуются с 3 ложковыми.

Инновация! В Волгограде был разработан особый способ выкладывания углов стен и столбов, который опирается на устройство уширенного шва в тычковых рядах (рис. 44).

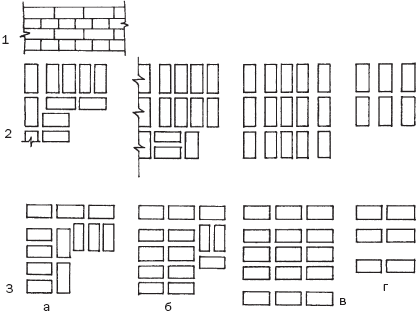

Формирование углов стен и столбов

Рис. 44. Формирование углов стен и столбов: 1 – кладка фасада; 2 – 1-й ряд кладки; 3 – 2-й ряд кладки; а – угол в 1,5 кирпича; б – угол в 2 кирпича; в – столб сечением 3 х 3 кирпича; г – столб сечением 2 х 2 кирпича

Испытаниями подтверждено, что при использовании такого способа кладки:

1) прочность конструкции увеличивается;

2) трудоемкость работ снижается;

3) выполнение кладки упрощается.

Этот метод заключается в следующем: при пересечении уширенных рядов в смежных рядах образуются вертикальные колодцы на всю высоту кладки, в которых удобно размещать арматуру.

Простенки и столбы шириной до 1 м выкладывают, используя трехрядную систему перевязки. При этом для образования в простенках четвертей, в 1-м тычковом ряду кладут четвертки, в ложковых – половинки. Если их ширина превышает 4 кирпича, можно применить многорядную систему перевязки.

Учитывая наибольшую по сравнению с другими конструкциями нагруженность, швы впустошовку запрещены. Заполнение с отступом 10 мм от лицевой поверхности возможно только в вертикальных рядах.

На столбы и простенки шириной 2 с четвертью кирпича и меньше идет только отборный целый кирпич.

Примыкающие к столбам тонкие стены соединяют с ними штрабой или с помощью металлической арматуры, заложенной в столбы.
