Расстилание раствора

Рабочий раствор перемешивают, чтобы поднять осевшие частицы и предотвратить расслоение раствора. После этого его подают на стену. Процесс расстилания раствора на постели осуществляется в определенной последовательности:

1. Его укладывают грядкой (для тычкового ряда шириной не более 220 мм, а для ложкового верстового ряда – до 100 мм).

2. Разравнивают кельмой, следя за толщиной слоя.

В ходе возведения столбов небольшого сечения раствор подают на середину, а при строительстве столбов большого сечения соблюдают такие же правила, как и при строительстве стен.

Кирпичная кладка стен: способы и последовательность

В строительстве принято различать 3 способа кладки:

1) вприжим;

2) вприсык;

3) вприсык с подрезкой раствора.

Кладка забутки осуществляется способом вполуприсык.

Рассмотрим их по порядку. На рисунках они представлены очень наглядно и не требуют дополнительных разъяснений, последовательность кладки указана цифрами.

Способом вприжим поднимают стены из кирпича, используя для этого жесткий раствор (осадка конуса составляет 7–9 см), полностью заполняя и расшивая швы. Такой способ подходит для укладки как тычковых, так и ложковых верст. Рабочий раствор выкладывают, отступив от лицевой стороны стены примерно 15 см, расстилают его кельмой и выравнивают, подготавливая постель для 3 ложковых или 5 тычковых кирпичей. Затем укладывают кирпич, прижимают к ранее уложенному кирпичу, нажимают и подрезают излишек раствора (рис. 31).

Кладка способом вприжим подрезкой

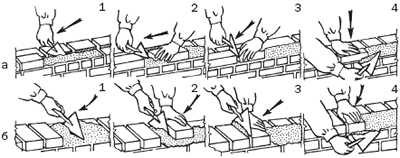

Рис. 31. Кладка способом вприжим подрезкой: а – ложковый ряд; б – тычковый ряд; 1–4 последовательность действий

Последовательность действий представлена на рис. 32.

Кладка способом вприжим рядов наружной версты

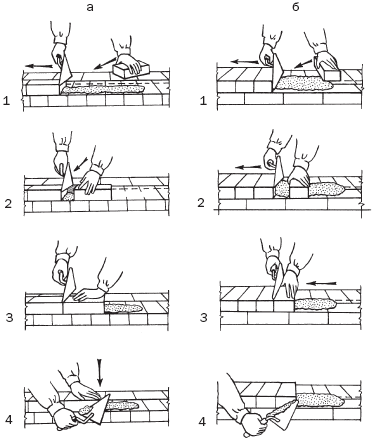

Рис. 32. Кладка способом вприжим рядов наружной версты: а – ложковый ряд; б – тычковый ряд; 1–4 – последовательность действий

От каменщика требуется совершать большое количество движений, поэтому данный способ является самым трудоемким, хотя кладка отличается прочностью, а швы полностью заполняются раствором. Для кладки способом вприсык (рис. 33) используют пластичные растворы (осадка конуса составляет примерно 12 см).

Кладка способом вприсык рядов наружной версты

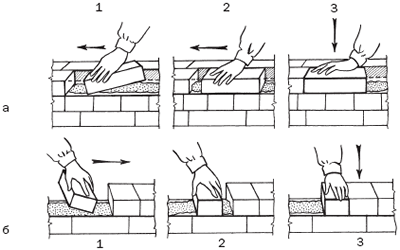

Рис. 33. Кладка способом вприсык рядов наружной версты: а – ложковый ряд; б – тычковый ряд; 1–4 – последовательность действий

Швы заполняются раствором впустошовку, то есть с отступом от лицевой стороны стены. Чтобы его выполнить, раствор расстилают грядкой, отступив от наружной поверхности стены на 20–30 мм (благодаря этому раствор не будет выдавлен уложенным кирпичом на лицевую поверхность). В зонах повышенной сейсмической опасности применение этого способа укладки кирпичей в верстах недопустимо. При использовании способа вприсык с подрезкой (рис. 34) горизонтальные и вертикальные швы полностью заполняют раствором, а затем осуществляют расшивку. В этом способе совмещаются 2 предыдущих: раствор расстилают, как при выполнении способа вприжим, а кирпич укладывают таким же образом, как при способе вприсык. Излишек раствора подрезают кельмой, при этом раствор должен быть жестким, так как в противном случае мастер не будет успевать подрезать его, и тот будет сползать на лицевую поверхность кладки. Забутку выкладывают, применяя способ вполуприсык (рис. 35).

Кладка вприсык с подрезкой раствора

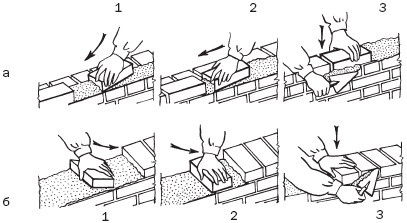

Рис. 34. Кладка вприсык с подрезкой раствора: а – ложковый ряд; б – тычковый ряд; 1–3 – последовательность действий

Кладка забутки способом вполуприсык

Рис. 35. Кладка забутки способом вполуприсык: а – тычками; б – ложками

Выполняют таким образом: между наружными и внутренними верстами расстилают раствор, укладывают кирпич, не допуская схватывания раствора, и расшивают швы, для чего очищают кладку от набрызгов с помощью щетки и расшивают сначала вертикальные швы (6–8 тычковых или 3–4 ложковых), потом горизонтальные.

Во время работы очень часто возникает необходимость в использовании не целого кирпича, половинки, четверти и т. д. Для этого необходимо овладеть приемами тески и рубки кирпича . Для выполнения этого используют молоток-кирочку или комбинированную кельму. При рубке кирпич держат в левой руке поперек и легкими ударами намечают линию откола на всех гранях. В момент удара инструмент держат под углом 90° к грани кирпича. При несоблюдении этого условия кирпич расколется произвольно. Рубка кирпича по ложку выполняется в такой же последовательности.

Теска осуществляют вдоль линии, нанесенной инструментом. Кирпич при этом необходимо держать левой рукой снизу, опираясь на левую ногу выше колена. Весь процесс рубки и тески кирпича представлен на рис. 36.

Способы рубки и тески кирпича

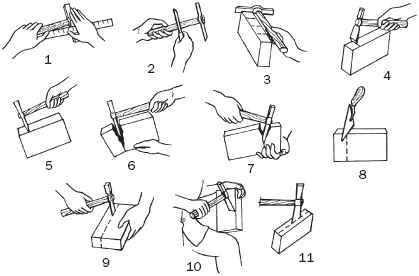

Рис. 36. Способы рубки и тески кирпича: 1 – отмеривание длины; 2 – нанесение отметин на рукоятку молотка; 3 – сверка длины ччастей кирпича; 4 – нанесение линии рубки; 5 – насечка; 6 – рубка; 7 – неправильный способ рубки; 8 – рубка кельмой; 9 – рубка на ложку; 10 – теска; 11 – колка по длине

Независимо от того, какая система перевязки швов будет использоваться, последовательность кирпичной кладки не изменяется. Она начинается с наружной тычковой версты 1-го ряда, на которую идут целые кирпичи. Тычковые ряды укладывают:

1) в 1-м и последнем рядах;

2) под элементами, опирающимися на кладку (балконами, прогонами и др.);

3) на уровне обрезов стен (это уменьшает толщину кладки с фасада, например при переходе от цоколя непосредственно к стене) и столбов;

4) в таких выступающих элементах кладки, как карниз и поясок (напуск, который состоит из нескольких рядов кладки и разделяет фасад здания по высоте);

5) тычковые ряды выполняют только из целых кирпичей, для забуток допустимо использовать половинки кирпичей, а при укладывании неполномерных кирпичей (половинок, трехчетверток и др.), отколотую сторону направляют внутрь.

Кладку выполняют порядным, ступенчатым и смешанным способами (рис. 37).

Порядный способ кладки отличается одновременно простотой и высокой трудоемкостью. Дело в том, что переходить к следующему ряду можно только после того, как будут уложены версты и забутки предыдущего. Этот способ удобен при однорядной системе перевязки. Но, выработав определенную последовательность кладки, можно существенно облегчить свою задачу:

1) начать с тычкового ряда наружной версты;

2) уложить ложковые кирпичи 2-го ряда наружной версты;

3) выполнить внутренние версты;

4) заложить забутку.

В результате переходить от кладки наружных верст к внутренним придется реже, что несколько облегчит работу.

Пошаговая стратегия домового строительства

Последовательность кладки кирпича

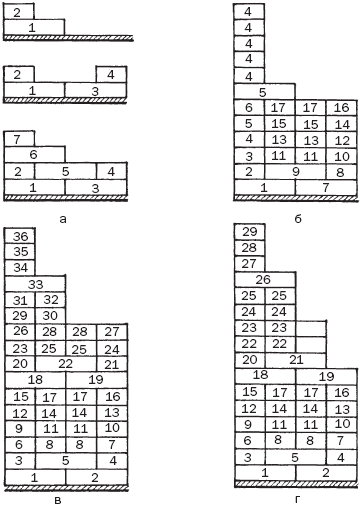

Рис. 37. Последовательность кладки кирпича: а – однорядная перевязка; б – многорядная перевязка; в, г – многорядная перевязка смешанного типа

Для ступенчатого способа кладки характерен следующий порядок работы:

1) выполняют тычковую версту 1-го ряда;

2) укладывают ложковые версты со 2-го до 6-го ряда;

3) кладут 1-й тычковый ряд внутренней версты;

4) поднимают поочередно 5 рядов внутренней версты;

5) заполняют забутку.

Данный способ актуален при многорядной системе перевязки.

Стены при многорядной системе перевязки можно поднять смешанным способом кладки, при котором первые 7–10 рядов укладывают поочередно, затем переходят на ступенчатый способ кладки, поскольку трудно выполнять порядную кладку при значительной толщине стен (2 и более кирпича). Правильное положение каменщика показано на рис. 38.

Положение каменщика при кладке стены

Рис. 38. Положение каменщика при кладке стены

Правила кладки стен и углов

Работа каменщика не терпит хаотичности и подчиняется определенным правилам (это относится ко всем специалистам, которые связаны со строительством).

1-й этап – установление и закрепление промежуточных и угловых порядовок. Для этого их располагают по периметру стен, выверяя по отвесу и уровню, делая засечки для каждого ряда таким образом, чтобы они находились в одной горизонтальной плоскости. Порядовки размещают на углах, где стены пересекаются и примыкают друг к другу, и на прямых участках, соблюдая расстояние между ними в 10–15 м.

2-й этап – выкладывание маяков (убежных штраб) на углах и границе возводимой стены. Штрабами называются участки временного обрыва кладки. Они бывают убежными и вертикальными (рис. 39).

Штрабы

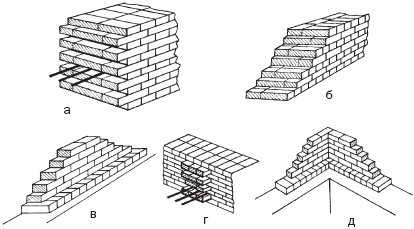

Рис. 39. Штрабы: а – вертикальная на прямом участке стены; б – убежная; в – убежная промежуточная в сплошной стене; г – вертикальная в месте примыкания другой стены; д – убежная угловая

3-й этап – натягивание шнуров-причалок (рис. 40).

Выкладывая наружные стены, шнур-причалку натягивают для каждого ряда на уровне верха ряда, отступив на 3–5 мм от вертикальной поверхности кладки.

Чтобы укрепить шнур-причалку у маяков, можно воспользоваться другим способом – с помощью причальной скобы, которую острым концом вставляют в шов кладки. К тупому концу привязывают причалку, намотав свободный ее конец на ручку скобы.

Установка шнура причалки

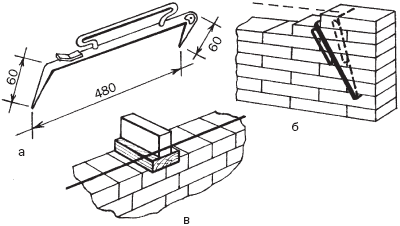

Рис. 40. Установка шнура причалки: а – причальная скоба; б – перестановка скобы; в – предупреждение провисания шнура

Установив скобу в нужное положение, шнур-причалку натягивают для очередного ряда. Во избежание провисания причалки под шнур подкладывают маячный клин, толщина которого равна высоте ряда, а сверху кладут кирпич, который должен прижать шнур.

И наружные, и внутренние стены возводятся одновременно. При этом возникает необходимость выполнения примыкания внутренних стен к наружным. Здесь особенно важно соблюдать правила перевязки.

Если в процессе кладки возникают перерывы, участки кладки ограничивают штрабами (наклонными или вертикальными), в которые (независимо от того, являются они одно– или многорядными) закладывают металлические связи – стержни с загнутыми концами (длиной не менее 2 м, диаметром примерно 4–6 мм) – для осуществления крепления примыкающей стены. Они должны закладываться через каждые 2 м по высоте (на уровне перекрытий тоже).

Стержни входят в примыкающие стены, как минимум, на 1 м от угла примыкания, который образуется ими. Предусматривая связи, необходимо помнить о том, что они не должны пересекать вентиляционные и дымовые каналы.
