Поднимаем цоколь

Цоколь – это стена, главным предназначением которой является ограждение подпольного пространства снаружи, поэтому он должен особенно прочным и устойчивым к атмосферным осадкам и действию грунтовых вод. Он представляет собой продолжение фундамента от поверхности земли до уровня 1-го этажа, поэтому конструктивно практически не отличается от него. Но по внешнему виду он должен органично вписаться в общую архитектуру дома.

Цоколь бывает западающим, выступающим (такое устройство цоколя предусмотрено для дома с тонкими стенами) или находящимся в одной плоскости с наружной стеной (рис. 18).

Устройство цоколя

Рис. 18. Устройство цоколя: 1 – грунт; 2 – песок; 3 – бетон; 4 – стена; 5 – стык

Выступающий цоколь является традиционным. Такая форма особенно оправдана, если дом строится из легкого камня – такого, как ракушечник. Кроме того, выступающий цоколь дает возможность выправить положение стен, если при закладке фундамента были допущены ошибки. К его недостаткам относятся:

1) неэкономичность (расход строительного материала увеличивается);

2) устройство защитного слива за пределами наружной стены;

3) неэстетичность.

В современном домостроении отдают предпочтение западающей форме цоколя как более эстетичной. Помимо этого, такая форма предохраняет гидроизоляцию от воздействия атмосферных осадков, что не может не улучшать ее работу. И последнее: в этом случае расходуется меньше материалов.

Поскольку цоколь подвергается атмосферному воздействию, замораживанию и размораживанию, для его возведения необходимо подбирать только высококачественные строительные материалы – такие, как бутобетон, бетон, натуральный и искусственный камень.

В этом случае можно не заботиться о дополнительной отделке цоколя, чего нельзя сказать, например, о плиточной облицовке или штукатурке, которые через несколько лет требуют если не полного восстановления, то, по крайней мере, ремонта.

Цоколь, выполненный из бетона марки 300–400, является самым долговечным. Его сооружают по периметру всего здания, причем лучше, если на нем не будет ни горизонтальных, ни вертикальных швов. Особую прочность цоколю придаст армированная сетка с размером ячеек 15 х 15 см, изготовленная из проволоки сечением 6 см. Неплохо себя зарекомендовали и арматурные пруты диаметром 8–12 см. Чтобы нижняя часть цоколя не контактировала с землей, снизу по бокам его нужно прикрыть досками, покрытыми антисептиком, или асбестоцементными листами. Подобная предосторожность снизит давление вспученного грунта на нижнюю часть цоколя. При возведении цоколя из кирпича применяют ту же технологию, что и для цоколя из железобетона, то есть низ цоколя укрепляют армированной сеткой (диаметр проволоки – 6 см, размер ячеек – 13 х 13 см), а на 25 см внутрь кладки вставляют крюки из проволоки того же диаметра.

Толщина цокольной стенки различается в зависимости от материала (табл. 10).

Таблица 10. Зависимость толщины стенки цоколя от используемого материала

Зависимость толщины стенки цоколя от используемого материала

Высота цоколя различна и зависит от рельефа участка, на котором происходит строительство. Но все-таки она не может быть меньше 50 см над уровнем планировки. Дом с низким цоколем выглядит приземистым и утрачивает эстетичность в архитектурном плане.

При возведении деревянного дома на столбчатом фундаменте нижняя обвязка стен будет перемычкой, а цоколь будет устанавливаться до нее в виде забирки между столбами. Забирка представляет собой тонкую стену между столбами фундамента, которая должна утеплять подпольное пространство, а также защищать его влаги, пыли и т. п. Если столбчатый фундамент выполняется из штучного строительного материала (кирпича или камня), забирка выкладывается из него же. При этом она заглубляется на 30–50 см.

Забирка из бутового камня имеет ширину не менее 40 см, а из кирпича – 12–25 см (в 1 или 0,5 кирпича). На глинистых грунтах под ней устраивают подушку из песка толщиной 15–20 см. Для повышения прочностных свойств цоколь и забирку оштукатуривают цементным раствором (1 часть цемента на 2 части песка).

В зависимости от того, из какого материала возводятся стены, цоколь выкладывают сплошными рядами, пуская с его наружной стороны отборный кирпич без единого дефекта (в случае облегченной кладки каменных стен) или облицовывают кирпичом либо бетонными камнями (при возведении грунтоцементных или саманных стен). При строительстве деревянного дома забирку сооружают из дерева.

В случае закладывания ленточного фундамента цоколем является его надземное продолжение.

Чтобы предохранить дом от грунтовой сырости, необходимо предусмотреть прокладку гидроизоляционного слоя на каменном или кирпичном фундаменте. Он должен находиться на высоте примерно 15–20 см от уровня земли и выкладываться на выровненный слой раствора. В качестве гидроизоляции могут выступать 2 слоя рубероида или 1 слой цементного раствора толщиной 2 см. При строительстве дома следует осуществить теплоизоляцию цоколя. В функции теплоизоляции входит также защита внешних стен подвала от гидроизоляционного слоя. Не последнюю роль цоколь играет и в поддержании температурно-влажностного режима подпольного пространства. С учетом всего вышесказанного теплоизолирующий материал должен быть устойчивым к атмосферным и сезонным климатическим изменениям, морозоустойчивым и водоотталкивающим.

С внутренней стороны цокольную поверхность теплоизолируют с помощью отсыпки из керамзита или покрывают слоем минеральной ваты. Сегодня рынок строительных материалов предлагает высококачественные эффективные теплоизоляционные материалы для цокольного перекрытия. Речь идет о перфорированных пластмассовых матрицах-листах, имитирующих цокольный постамент. Прокладка водопровода, канализации и возведение цоколя осуществляются одновременно. В соответствии с характером грунта выбираются и материалы, которые пойдут на возведение цоколя (табл. 11, 12).

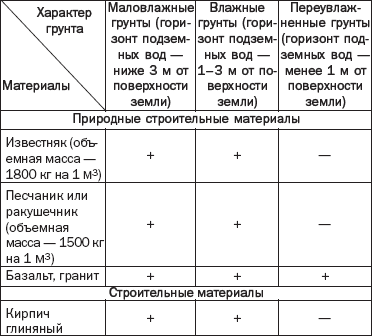

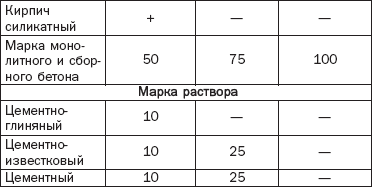

Таблица 11. Строительные материалы, используемые для возведения для цоколя

Строительные материалы, используемые для возведения для цоколя
Характер грунта

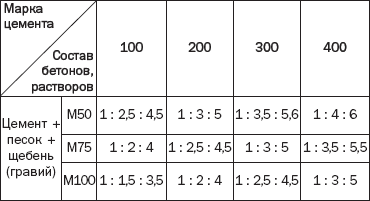

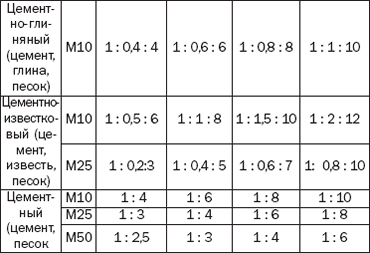

Таблица 12. Примерный состав бетонов и растворов на портландцементе для подземной части дома и цоколей (по объему)

Примерный состав бетонов и растворов на портландцементе для подземной части дома и цоколей
Состав бетонов, растворов

Отмостка

Чтобы защитить дом от поверхностных и дождевых вод, по периметру наружных стен с небольшим уклоном, направленным в сторону от дома, укладывают отмостку. Ее ширина должна быть, как минимум, на 20 см шире, чем выступ карниза крыши. Чтобы уложить отмостку, последовательно осуществляют следующие работы:

1) на глубину до 15 см и в ширину 75–100 см снимают верхний слой грунта;

2) по внешней стороне выемки устанавливают бордюрный камень;

3) образовавшееся пространство заполняют гравием (можно использовать щебень, кирпичный бой и др.) и заливают бетоном слоем 15 см, после чего выравнивают и оставляют до полного затвердевания. Во избежание трещинообразования отмостку время от времени следует поливать водой. Вместо бетона можно также положить асфальт слоем 3 см.

Бетон и асфальт можно заменить железобетонными плитами (под ними нужно оставить воздушное пространство, что уменьшает вспучиваемость грунта), булыжником или клинкерным кирпичом. Используя для отмостки бетон, необходимо предусмотреть температурные швы, которые нужно закладывать через каждые 2–2,5 м. для этого можно использовать обработанные антисептиком доски толщиной 15–20 мм или виниловую ленту шириной 10–15 мм. Вдоль отмостки для стока воды рекомендуют проложить канаву. Для этого подойдут пластмассовые или капроновые трубы, распиленные вдоль пополам, либо керамические изделия.

Гидроизоляционные работы

Подземная часть дома, сконструированная из гидрофильных материалов, нуждается в гидроизоляции, способ которой зависит от режима, поддерживаемого в помещении (отапливаемое или неотапливаемое, каков уровень влажности и т. д.), характера воздействия воды и трещиноустойчивости здания. Подземную часть жилых домов защищают горизонтальной и вертикальной гидроизоляцией. При высоком уровне залегания подпочвенных вод и риске затопления подвального помещения осуществляют внутреннюю или наружную гидроизоляцию стен подвала, а также проводят гидроизоляцию пола. Высота гидроизоляционного слоя должна быть больше уровня грунтовых вод. Если устройство фундамента, как мы уже упоминали, составляет порядка 25% затрат, то стоимость проведения гидроизоляционных работ – всего лишь 1–3%. Однако ошибки, просчеты и некачественное их выполнение могут обойтись гораздо дороже.

Неоднородность грунта, дождевые и талые воды, сезонные колебания температуры вызывают неравномерные просадки грунта и создают внутреннее напряжение в материале фундамента. Влага, пропитавшая поры бетона, в зимний период замерзает, увеличиваясь в объеме, и разрывает его. В результате образуются микротрещины, через которые в подвальное помещение или подполье начинает поступать вода, что, безусловно, отрицательно сказывается на всей конструкции дома. Все это делает необходимым проведение гидроизоляционных мероприятий. В зависимости от способа нанесения и принципа действия выделяют такие типы гидроизоляции, как обмазочная, оклеечная, проникающая и монтируемая. Кроме того, применяются быстротвердеющие составы для устранения протечек, санирующие штукатурки, специальные водоотталкивающие составы для бетона и кирпича, различные антисолевые, антигрибковые пропитки и т. п.

Оклеечная гидроизоляция предполагает использование рулонных гидроизоляционных материалов, которые наклеиваются на основание и друг на друга с помощью особых водостойких мастик. К ним относятся толь, рубероид и пергамин. Но представленные материалы не отличаются долговечностью. В последние годы их вытесняют изделия нового поколения – изоэласт, изопласт, мостопласт, экофлекс, техноэласт и др. Они основаны на применении синтетических материалов (стеклоткани, полиэстера и стеклохолста). Изменился и состав битума, который модифицируется полимерами СБС и АПП.
